Fast assembly bolt UNI

Trzpień mocujący – pewne i szybkie łączenie narzędzi do stołów spawalniczych

Trzpień mocujący to precyzyjne narzędzie przeznaczone do stabilnego mocowania i łączenia narzędzi ze stołem spawalniczym oraz między sobą.

Stanowi kluczowy element systemu mocowania, umożliwiający szybkie, pewne i bezpieczne łączenie narzędzi podczas prac spawalniczych, montażowych i ślusarskich.

Construction and functionality

Trzpień wyposażony jest w mechanizm kulkowy o wysokiej precyzji, który zapewnia pewne zablokowanie w otworach montażowych stołu lub narzędzia.

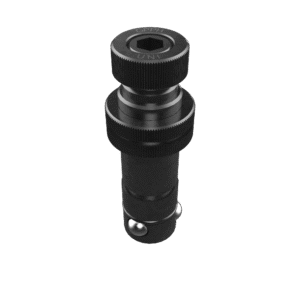

Główka trzpienia została zaprojektowana tak, aby zapewnić wygodną obsługę i pewny chwyt – posiada gniazdo sześciokątne (imbusowe) and powierzchnię radełkowaną, która umożliwia szybkie dokręcanie lub odkręcanie ręczne, bez użycia dodatkowych narzędzi.

Dzięki swojej zwartej budowie i dopracowanej geometrii trzpień gwarantuje maksymalną stabilność połączenia and precyzyjne pozycjonowanie elementów podczas pracy.

Where to use

Trzpień mocujący doskonale sprawdza się przy:
– mocowaniu narzędzi do powierzchni stołu spawalniczego,
– łączeniu narzędzi spawalniczych między sobą,
– stabilizacji połączeń podczas montażu i spawania,
– realizacji zadań wymagających powtarzalności i precyzyjnego pozycjonowania.

System and compatibility

Trzpienie mocujące GPPH dostępne są w wersjach EXPERT, PRO, PLUS, ECOPLUS (regulowany) and UNI (szybkiego montażu).

Model EXPERT występuje w systemie otworów φ28 mm, natomiast trzpienie PRO, PLUS i ECOPLUS oferowane są w systemach φ16 mm and φ28 mm.

Fast assembly bolt UNI to najbardziej uniwersalne rozwiązanie, umożliwiające łączenie narzędzi i stołów spawalniczych z różnych serii – np. mocowanie narzędzi PLUS na stole z serii PRO, lub odwrotnie.

Fast assembly bolts UNI występują w systemach φ16 mm i φ28 mm, co pozwala na ich stosowanie w różnych konfiguracjach roboczych.
Są idealnym wyborem w przypadku posiadania stołów i narzędzi o różnej grubości, zapewniając pewne mocowanie elementów o łącznej grubości do 55 mm.

Takie rozwiązanie zapewnia pełne dopasowanie do systemu stołów i narzędzi GPPH, gwarantując stabilne i precyzyjne mocowanie podczas pracy.

Material and workmanship

Trzpień wykonany jest z wysokiej jakości stali C45, charakteryzującej się bardzo dobrą wytrzymałością mechaniczną oraz odpornością na zużycie i odkształcenia.

Każdy element poddawany jest dokładnej kontroli jakości, co zapewnia najwyższy standard wykonania, dokładność wymiarową i niezawodność w codziennym użytkowaniu.

The product is entirely manufactured in Poland using materials that meet quality standards for structural steels.
