Pourquoi une structure se déforme-t-elle pendant le soudage ? 6 causes et comment les éliminer
Chaque soudeur a déjà été confronté à une situation où une structure parfaitement préparée se révèle, une fois le travail terminé, bien éloignée des dimensions attendues. Éléments déplacés, diagonales incorrectes, retouches supplémentaires et perte de temps sont autant de problèmes qui peuvent réduire considérablement l'efficacité de la production. Bien que le procédé de soudage lui-même soit souvent mis en cause, l'origine du problème se situe très souvent bien en amont - lors de la préparation du poste de travail, du positionnement des pièces et de leur fixation.
Découvrez les 7 causes les plus fréquentes pour lesquelles une structure se déforme pendant le soudage et comment les éliminer efficacement.
1. Définition incorrecte des points de référence
Les problèmes de géométrie d'une structure commencent souvent avant même la réalisation du premier cordon de soudure. Même de petites erreurs lors du positionnement des éléments peuvent entraîner des écarts dimensionnels qui deviendront visibles aux étapes ultérieures de la production.

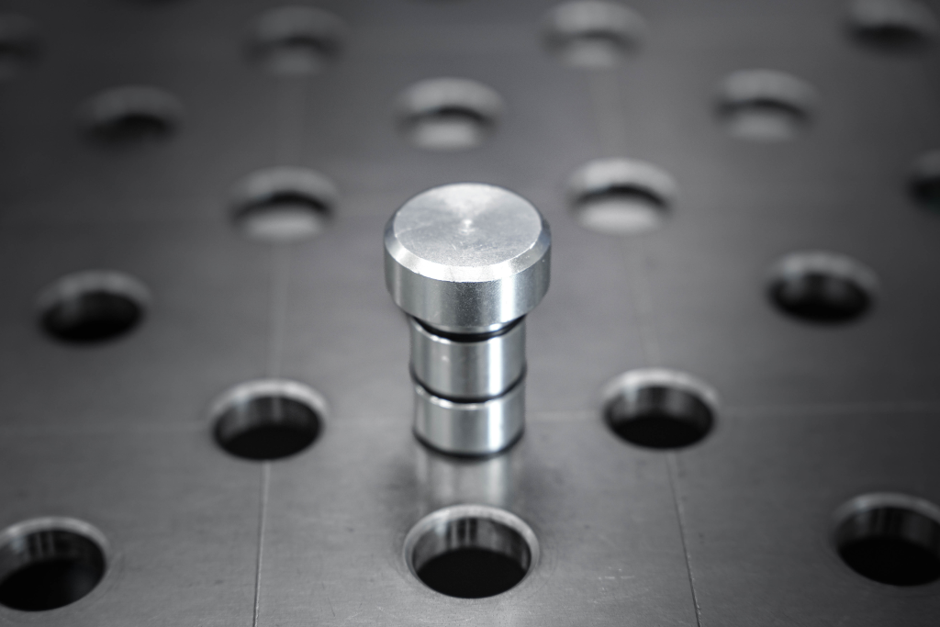

C'est pourquoi il est essentiel d'utiliser des points de référence et des éléments de positionnement appropriés. Les butées, goupilles de positionnement, prismes ou disques permettent de déterminer rapidement la position correcte de la pièce et de garantir la répétabilité des réglages lors des réalisations suivantes. Dans les systèmes GPPH, ces éléments fonctionnent en association avec les tables de soudage afin de créer une base stable pour la suite des opérations. L'opérateur peut ainsi se concentrer sur le soudage plutôt que de vérifier et corriger constamment la position de la structure.
2. Immobilisation insuffisante de la structure
Une pièce correctement positionnée n'est que la moitié du travail. Pendant le soudage, le matériau est exposé à des températures élevées et les contraintes générées peuvent provoquer des déplacements incontrôlés des éléments.

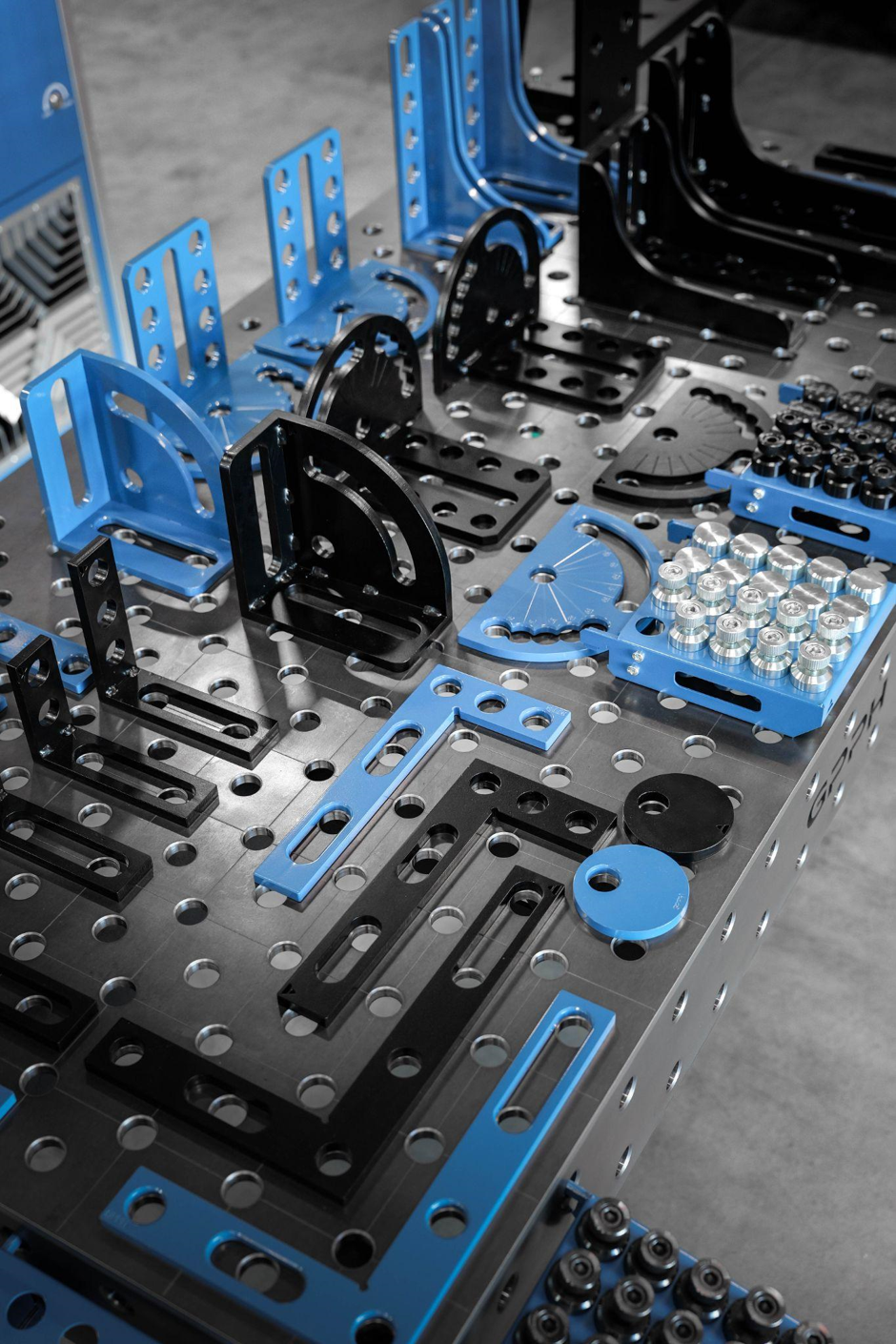

Pour éviter cela, il est nécessaire d'utiliser des systèmes de serrage adaptés. Les serre-joints, barres de serrage et éléments de fixation permettent de maintenir la structure dans une position inchangée tout au long du processus de production. Selon le type de travail réalisé, il est possible d'utiliser aussi bien des solutions système complètes que la nouvelle gamme d'outils SMART de GPPH. Grâce au large choix d'accessoires, il est possible de préparer rapidement le poste de travail et de sécuriser efficacement même les structures les plus complexes contre tout déplacement.
3. Support insuffisant des grands éléments
Plus la structure est grande, plus un support approprié est important. Les profilés en porte-à-faux, les longs cadres ou les grandes structures en acier peuvent se déformer sous leur propre poids avant même le début du soudage.
L'absence de points d'appui appropriés rend beaucoup plus difficile le maintien de la géométrie correcte, et même de faibles déformations peuvent entraîner des retouches ultérieures.
Dans ce type de situation, il est important de disposer d'un équipement adapté. Dans les systèmes GPPH, les tréteaux de soudage TRESTLE constituent une excellente solution pour soutenir de manière stable les éléments situés au-delà de la surface de la table. Grâce à leur hauteur réglable et à leur adaptation à différentes configurations de poste de travail, l'opérateur peut travailler en toute sécurité aussi bien sur de petites pièces que sur des structures de grande dimension.

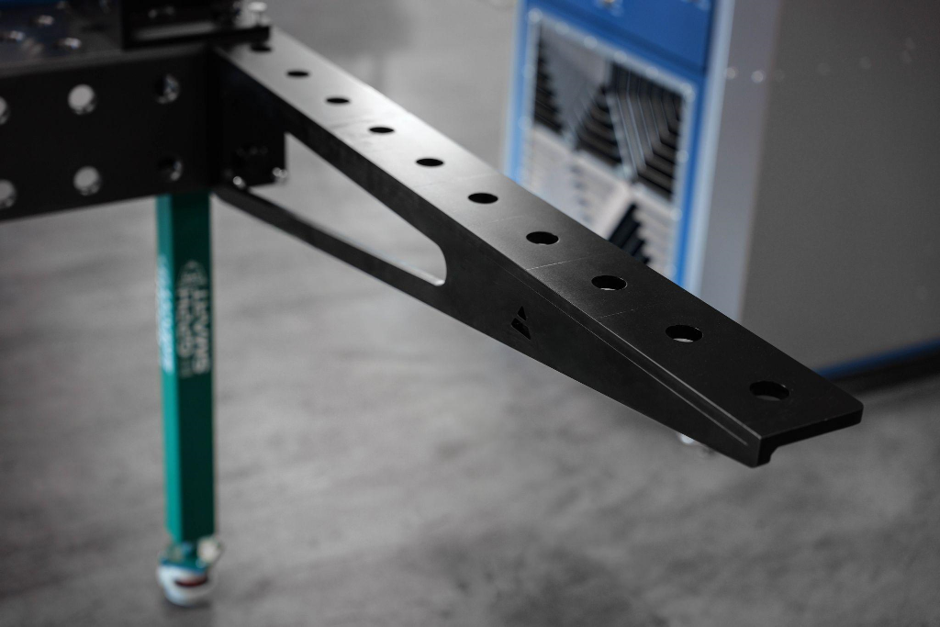

Les rallonges et blocs de montage jouent également un rôle important en permettant de créer des configurations de travail plus élaborées. Ils permettent de relier les différents éléments de l'équipement du poste de travail et de créer des points d'appui supplémentaires exactement là où ils sont nécessaires. Le poids de la structure est ainsi réparti de manière uniforme, ce qui réduit considérablement le risque de déformations dues à un support insuffisant.
4. Manque de répétabilité du poste de travail
Dans la production à l'unité, de petites différences peuvent passer inaperçues. En production en série, chaque millimètre compte. Si chaque réalisation nécessite de reconstruire le poste de travail depuis le début, de remesurer et de repositionner tous les éléments, le risque d'erreurs ainsi que le temps de préparation de la production augmentent.
C'est pourquoi les tables de soudage modulaires jouent un rôle de plus en plus important dans les ateliers professionnels, car elles permettent de reproduire rapidement des configurations de travail éprouvées. Selon les besoins de l'utilisateur, les tables GPPH sont disponibles avec trois types de trame de perçages : la classique 100 x 100 mm, la 50 x 50 mm et une trame diagonale.
La trame 100 x 100 mm constitue une solution universelle parfaitement adaptée à la plupart des travaux de soudage et d'assemblage. Pour les utilisateurs qui souhaitent disposer d'un plus grand nombre de points de fixation, une trame diagonale est disponible, permettant un positionnement encore plus précis des petites pièces et une implantation plus flexible des accessoires. Quant à la trame 50 x 50 mm, elle a été conçue pour exploiter au maximum la surface de travail. Les trous supplémentaires espacés de 50 mm augmentent le nombre de points de référence disponibles, facilitent le montage des accessoires sous différents angles et permettent de préparer plus rapidement des configurations de poste plus complexes.
Quel que soit le modèle choisi, l'opérateur peut utiliser les mêmes points de référence pour les réalisations suivantes, et une configuration de table, d'équerres, de butées ou de serre-joints préparée une seule fois peut être reproduite à volonté. Cela se traduit non seulement par une plus grande précision d'exécution, mais aussi par une réduction du temps de préparation du poste de travail et une meilleure répétabilité de l'ensemble du processus de production.
5. Surface de travail irrégulière
C'est l'un des problèmes dont on parle beaucoup trop rarement.
Si la surface de la table n'est pas parfaitement plane, il est difficile de s'attendre à ce que la structure finale respecte pleinement les dimensions prévues.
C'est pourquoi la planéité de la table est l'un des paramètres clés influençant la qualité du travail.

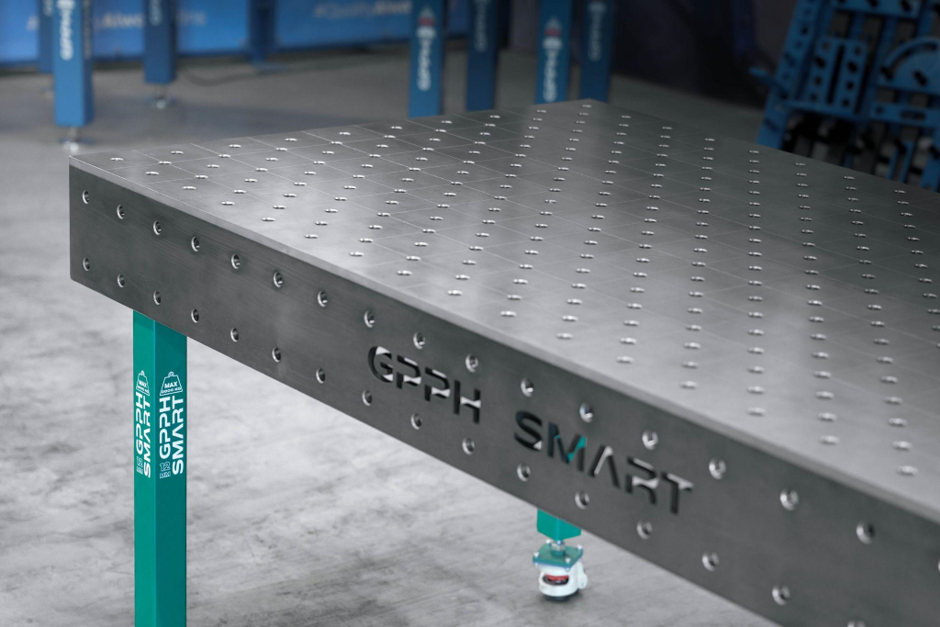

Dans le cas des tables de soudage GPPH EXPERT, PRO et PLUS, la planéité est de seulement ≤0,15 mm sur l'ensemble de la surface de la table, tandis que les séries ECO et SMART atteignent ≤0,3 mm sur toute la surface du plateau, garantissant une précision maximale même pour les réalisations les plus exigeantes. De plus, chaque table fait l'objet d'un contrôle qualité avant de quitter l'usine de production.
6. Utilisation de solutions improvisées au lieu d'un système complet
C'est précisément pour cette raison que de plus en plus d'entreprises abandonnent les solutions choisies au hasard au profit d'un système de travail complet. Un poste de travail correctement configuré ne se limite pas à une table de soudage, mais constitue un véritable écosystème de produits qui contribuent ensemble à la qualité, au confort et à l'efficacité du travail.
Chez GPPH, les utilisateurs peuvent choisir parmi une large gamme de tables de soudage adaptées à différents besoins et budgets – des séries SMART et ECO, en passant par PLUS et PRO, jusqu'aux solutions les plus avancées de la série EXPERT. Il est important de noter que le système a été conçu pour que les différents éléments puissent fonctionner ensemble et évoluer en fonction des besoins de production.
Le poste de travail peut être complété par des accessoires supplémentaires, des équerres de soudage, des serre-joints, des supports, des blocs de montage ou encore des solutions permettant d'augmenter la surface de travail. Les utilisateurs disposent également d'améliorations pratiques telles que des chariots à outils, qui facilitent le maintien de l'ordre et garantissent un accès rapide aux accessoires les plus utilisés. La nouvelle gamme d'outils SMART de GPPH suscite également un intérêt croissant. Grâce à la technologie GasMix et à une fabrication réalisée sur un laser de 20 kW, les utilisateurs bénéficient d'outils de précision à un prix très attractif. Cette solution permet d'équiper un poste de travail avec des accessoires professionnels de positionnement et de fixation à un coût relativement faible.
Un poste de travail complet ne se limite toutefois pas à une table de soudage et à ses accessoires. L'offre GPPH comprend également des systèmes de filtration et d'aspiration des fumées contribuant à maintenir un environnement de travail propre et sûr, ainsi que des produits chimiques de soudage destinés à la préparation, au nettoyage et à l'entretien des pièces et des postes de production.
Grâce à cela, l'utilisateur ne reçoit pas seulement un produit unique, mais une solution complète qui peut être développée et adaptée à l'évolution des besoins de production. Il est tout aussi important de souligner que l'accompagnement de GPPH ne s'arrête pas à l'achat : nos spécialistes aident au choix des équipements, à l'extension des postes de travail ainsi qu'à la sélection de nouvelles solutions permettant d'organiser le processus de production de manière encore plus efficace.
