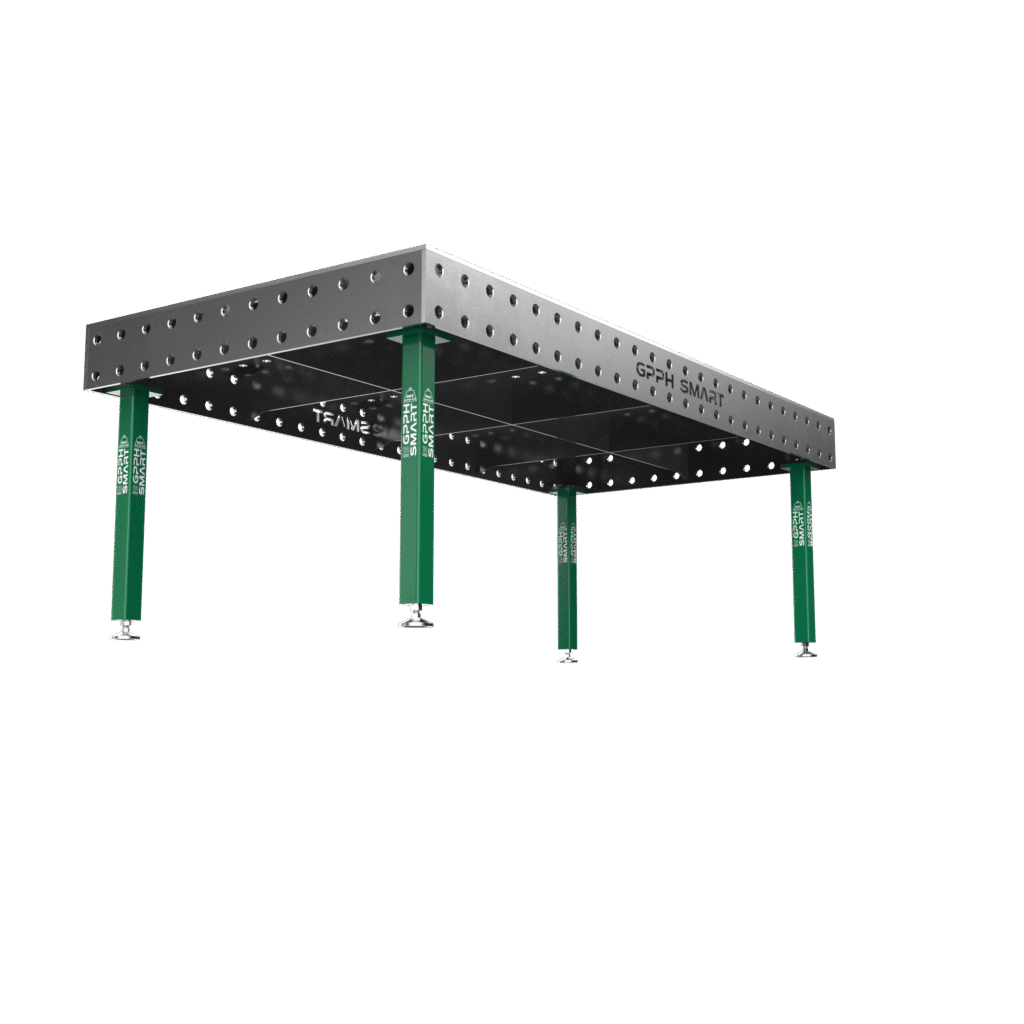

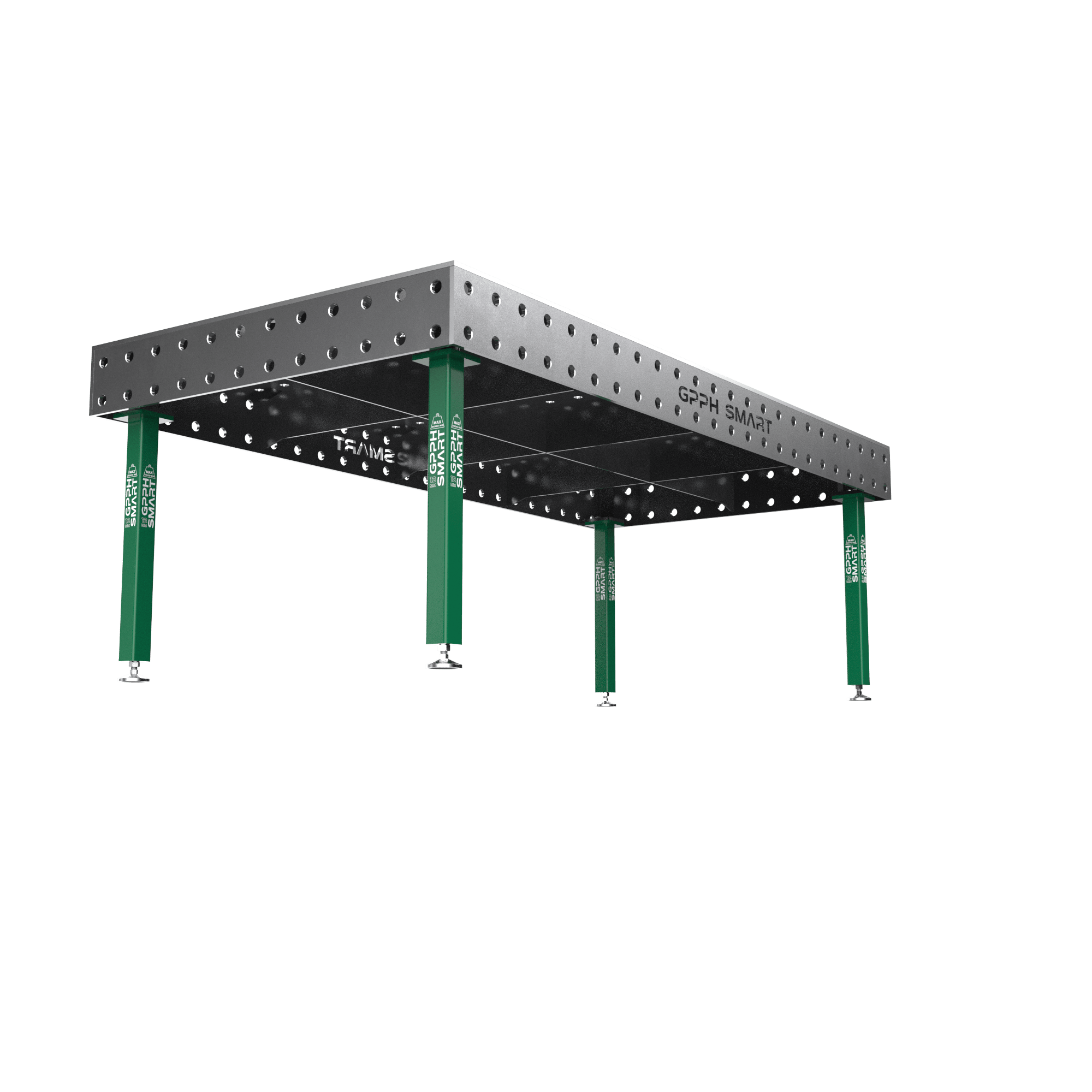

Stół spawalniczy SMART 12mm – 2400x1200mm

Opis

Stół spawalniczy SMART 12mm 2400x1200mm – większa powierzchnia do rozbudowanych ram

Stół spawalniczy GPPH SMART 12mm 2400x1200mm zapewnia większy obszar roboczy do ram, paneli i rozbudowanych zespołów stalowych. Szeroka powierzchnia pozwala rozsunąć punkty mocowania i pozostawić więcej przestrzeni wokół detalu, a wykonanie ze stali S355J2+N wraz z systemem otworów i podziałką wspiera codzienną organizację prac spawalniczo-montażowych.

Powierzchnia 2400x1200mm do większych konstrukcji

Długość 2400mm zapewnia miejsce na ramy, bramy, ogrodzenia, stelaże i podzespoły maszyn zajmujące znaczną część stanowiska. Szerokość 1200mm pozwala rozmieścić oprzyrządowanie po obu stronach konstrukcji oraz zachować przestrzeń na kilka oddalonych punktów podparcia.

Większy blat umożliwia wykonanie kolejnych etapów pracy bez dzielenia montażu pomiędzy różne miejsca w warsztacie. Konstrukcja może pozostać w jednym układzie podczas ustawiania, kontroli wymiarów, sczepiania i kolejnych operacji spawalniczych.

SMART 12mm 2400x1200mm warto rozważyć, gdy powierzchnia 2000x1000mm przestaje zapewniać odpowiednią ilość miejsca wokół detalu. Dodatkowe 400mm długości i 200mm szerokości daje większą swobodę rozmieszczania mocowań bez konieczności przechodzenia od razu do największego wariantu 3000x1480mm.

Stal S355J2+N i ożebrowanie większej powierzchni

Blat o grubości 12mm wykonano ze stali S355J2+N, tworząc powierzchnię przeznaczoną do ustawiania, mocowania oraz łączenia większych elementów. Stanowi ona roboczą bazę do regularnie wykonywanych prac spawalniczych i montażowych.

Od spodu powierzchnia została wsparta żebrami usztywniającymi. Przy rozmiarze 2400x1200mm ich zadaniem jest wzmacnianie blatu również wtedy, gdy rama zajmuje większą część stanowiska, a narzędzia mocujące znajdują się blisko przeciwległych krawędzi.

GPPH radzi: przed ostatecznym dociśnięciem większej ramy skontroluj długości boków i jej przekątne. Mocowanie rozpocznij od wybranych punktów bazowych, a następnie przechodź wzdłuż powierzchni 2400mm, sprawdzając położenie kolejnych elementów konstrukcji.

Otwory montażowe do szerokiego rozstawu mocowań

Rozbudowane ramy wymagają stabilizacji w wielu miejscach, dlatego na powierzchni 2400x1200mm istotny jest dostęp do punktów montażowych w różnych częściach blatu. W różnych częściach powierzchni można rozmieścić zaciski, kątowniki, stopery i trzpienie, wykorzystując frezowane i fazowane otwory jako punkty mocowania dopasowane do obrysu przygotowywanej konstrukcji.

Mocowania można rozstawić wzdłuż oraz wszerz konstrukcji. Skrajne części powierzchni pomagają ustalić jej obrys, natomiast środkowa strefa pozostaje dostępna dla dodatkowych podpór lub wewnętrznych elementów ramy.

Do wyboru pozostaje system Ø16 albo Ø28. Regularną siatkę 100x100mm można wykorzystać przy typowych ustawieniach prowadzonych równolegle do osi blatu. Dla geometrii wymagających dodatkowych punktów poza tym układem dostępna jest konfiguracja diagonalna.

Nośność stołu spawalniczego SMART 12mm

Dopuszczalne obciążenie całego stołu SMART 12mm 2400x1200mm wynosi maksymalnie 2000kg. Większe ramy, materiały i oprzyrządowanie należy równomiernie rozłożyć na powierzchni stanowiska.

Grawerowana podziałka do kontroli większych ram

Przy szeroko rozstawionych elementach potrzebny jest wspólny układ odniesienia obejmujący cały blat. Funkcję tę pełni grawerowana podziałka 100x100mm, która pomaga wstępnie ustawiać profile względem krawędzi i porządkować położenie mocowań w różnych częściach powierzchni.

Linie podziałki usprawniają organizację pracy podczas przygotowywania powtarzalnych ram oraz paneli. Kolejne punkty mocowania można odnosić do wcześniej wykorzystanych oznaczeń bez ponownego wyznaczania kompletnego układu.

Podziałka ułatwia pozycjonowanie, jednak końcowa kontrola większej konstrukcji powinna obejmować również pomiar boków, kątów i przekątnych za pomocą odpowiednich narzędzi.

Ściany boczne przy konstrukcjach przestrzennych

Dwa rzędy otworów umieszczone w ścianach bocznych pozwalają mocować elementy poza główną płaszczyzną roboczą. Boczne powierzchnie mogą służyć do podpierania profili, ustawiania części pionowych i osadzania narzędzi względem krawędzi stołu.

W wariancie 2400x1200mm dłuższe boki stanowiska zwiększają możliwości przygotowywania zespołów przestrzennych. Zależnie od geometrii konstrukcji oprzyrządowanie może zostać zamocowane na górnej powierzchni albo przy wybranym boku blatu.

Parametry stołu spawalniczego SMART 12mm 2400x1200mm

• powierzchnia robocza 2400x1200mm,
• blat ze stali S355J2+N o grubości 12mm,
• konstrukcja wzmocniona żebrami usztywniającymi,
• maksymalna nośność 2000kg dla całego stołu,
• tolerancja płaskości blatu ≤0,3mm po prawidłowym wypoziomowaniu,
• system otworów Ø16 lub Ø28,
• siatka otworów 100x100mm albo układ diagonalny,
• frezowane i fazowane otwory montażowe,
• grawerowana podziałka 100x100mm,
• dwa rzędy otworów w ścianach bocznych,
• nogi wykonane z profilu 60x60x4mm,
• możliwość wyboru nóg na stopach lub kołach,
• zgodność z odpowiednimi narzędziami SMART i PLUS.

Powierzchnia SMART 12mm 2400x1200mm daje miejsce na większe ramy i pomaga ograniczyć liczbę przesunięć konstrukcji pomiędzy kolejnymi etapami. Dopasuj ten wariant do zespołów wymagających szerokiego rozstawu mocowań oraz większej przestrzeni roboczej wokół detalu.

Najczęściej zadawane pytania

Czy SMART 12mm 2400x1200mm ogranicza potrzebę przesuwania detalu?
Tak. Większa powierzchnia pozwala wykonać więcej etapów na jednym stanowisku bez częstego przekładania i ponownego bazowania konstrukcji.

Co daje szerokość 1200mm podczas mocowania większych ram?
Dodatkowa przestrzeń po obu stronach konstrukcji umożliwia szersze rozmieszczenie oprzyrządowania oraz pozostawia miejsce na podpory i wewnętrzne elementy ramy.

Czy boczne powierzchnie można wykorzystać przy konstrukcjach przestrzennych?
Tak. Otwory w ścianach bocznych tworzą dodatkowe miejsca mocowania dla profili, części pionowych i oprzyrządowania ustawianego względem krawędzi stołu.
