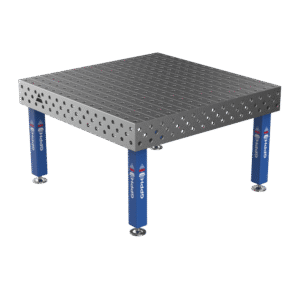

Zavarivački stol PRO 15mm – 1500x1480mm

Opis

Stol za zavarivanje PRO 1500x1480mm – široka radna ploča za složene konstrukcije

Stol za zavarivanje PRO 1500x1480mm marke GPPH nudi 2,22m² radne površine na ploči od čelika S355J2+N debljine 15mm s tolerancijom ravnosti ≤0,15mm. Prikladan je kada široki okvir ili složeni sklop zauzima značajan dio radne stanice i zahtijeva dodatni prostor za točke pričvršćivanja raspoređene oko konstrukcije.

Površina 1500x1480mm za široke okvire i konstrukcije

Format 1500x1480mm ima gotovo kvadratne proporcije, što omogućuje slobodno korištenje radne površine u uzdužnom i poprečnom smjeru. Prikladan je za široke okvire, baze, nosive konstrukcije, prostorne konstrukcije i sklopove koji zahtijevaju raspoređivanje više referentnih točaka oko obratka.

U usporedbi s formatom 1500x1000mm, radna ploča je šira za 480mm. Dodatni prostor važan je kod elemenata koji zauzimaju velik dio radne stanice jer ostavlja više mjesta za kutnike, graničnike, stege i druge alate za pričvršćivanje s obje strane konstrukcije.

Površina od 2,22m² također omogućuje podjelu radne ploče na nekoliko radnih zona. Ovisno o dimenzijama obradaka, jedan dio može se koristiti za pozicioniranje konstrukcije, a preostali dio za pripremu podsklopova ili raspoređivanje potrebnog alata.

Radna ploča od 15mm za rad s točkama pričvršćivanja raspoređenima oko obratka

Radna površina izrađena je od čelika S355J2+N debljine 15mm, a sustav rebara ispod nje osigurava dodatno ojačanje konstrukcije. Kod široke radne ploče to je posebno važno kada su točke pričvršćivanja međusobno znatno udaljene.

Tolerancija ravnosti ≤0,15mm osigurava preciznu referentnu površinu na cijeloj površini 1500x1480mm. Zahvaljujući tome, široki okviri i baze mogu se poduprijeti na više mjesta bez ograničavanja pozicioniranja na središnji dio radne stanice.

• rubovi otvora su glodani i skošeni, što olakšava korištenje kompatibilnog alata,
• izrada otvora s tolerancijom ±0,05mm omogućuje precizno ponavljanje pripremljenih konfiguracija,
• gravirana podjela 100x100mm pomaže kontrolirati položaj referentnih točaka na velikoj površini,
• ispod radne ploče nalazi se sustav rebara koji povećava njezinu krutost,
• radna stanica oslanja se na noge izrađene od profila 100x100x4mm,
• svaka noga ima nosivost od 1000kg uz pravilnu raspodjelu opterećenja.

GPPH preporučuje: Kod širokog okvira nemojte kontrolirati geometriju samo duž jednog ruba. Nakon postavljanja referentnih točaka provjerite dimenzije s obje strane i dijagonale konstrukcije. Velika površina radne ploče omogućuje takvu kontrolu bez uklanjanja obratka s radne stanice.

Maksimalna nosivost stola do 4000kg

Kompaktne dimenzije PRO 1000x600mm ne znače ograničenje u pogledu nosivosti. Stol se oslanja na 4 noge izrađene od profila 100x100x4mm, od kojih svaka ima nosivost do 1000kg. Uz pravilnu i ravnomjernu raspodjelu opterećenja, maksimalna nosivost stola iznosi do 4000kg.

To omogućuje korištenje kompaktne radne površine i za rad s teškim elementima i konstrukcijama, pod uvjetom da je njihova težina pravilno raspoređena po radnoj ploči i točkama oslonca.

Parametri stola za zavarivanje PRO 1500x1480mm

• dimenzije radne ploče: 1500x1480mm – 2,22m² radne površine za široke okvire i složene konstrukcije,
• debljina radne ploče: 15mm – stabilna osnova za redovito pozicioniranje i pričvršćivanje obradaka,
• materijal: čelik S355J2+N – konstrukcijski materijal koji se koristi u seriji PRO,
• tolerancija ravnosti: ≤0,15mm – precizna površina na cijelom radnom području,
• otvori: glodani i skošeni – jednostavnija uporaba sa sistemskim alatima,
• tolerancija izrade otvora: ±0,05mm – ponovljivo pozicioniranje alata za pričvršćivanje,
• gravirana podjela: 100x100mm – pomaže pri pozicioniranju elemenata na velikoj površini,
• ojačanje: sustav rebara ispod radne ploče – dodatna krutost radne površine,
• profil nogu: 100x100x4mm – stabilna potpora za veliku radnu ploču,
• nosivost: 1000kg po nozi – omogućuje rad s težim konstrukcijama uz pravilnu raspodjelu opterećenja.

Površina 1500x1480mm pruža znatno više prostora u poprečnom smjeru od varijante 1500x1000mm, uz zadržavanje iste radne duljine. Ako konstrukcije zahtijevaju veliki razmak između točaka pričvršćivanja ili pristup obratku s više strana, PRO 1500x1480mm pruža 2,22m² prostora za njihovo pozicioniranje i baziranje.

Najčešće postavljana pitanja

Po čemu se PRO 1500x1480mm razlikuje u pogledu radne površine od varijante 1500x1000mm?

Pri istoj duljini radna ploča je šira za 480mm, čime pruža više prostora za široke konstrukcije i alate za pričvršćivanje raspoređene uz njihove bočne strane.

Može li se na radnoj ploči 1500x1480mm izdvojiti nekoliko radnih zona?

Da. Površina od 2,22m² omogućuje, ovisno o veličini obradaka, korištenje različitih dijelova radne stanice za montažu, pripremu podsklopova ili raspoređivanje alata.

Odnosi li se preciznost od ≤0,15mm na cijelu radnu površinu?

Da. Tolerancija ravnosti radne ploče iznosi ≤0,15mm, zahvaljujući čemu se različiti dijelovi površine mogu koristiti kao referentna baza pri pozicioniranju konstrukcija.
