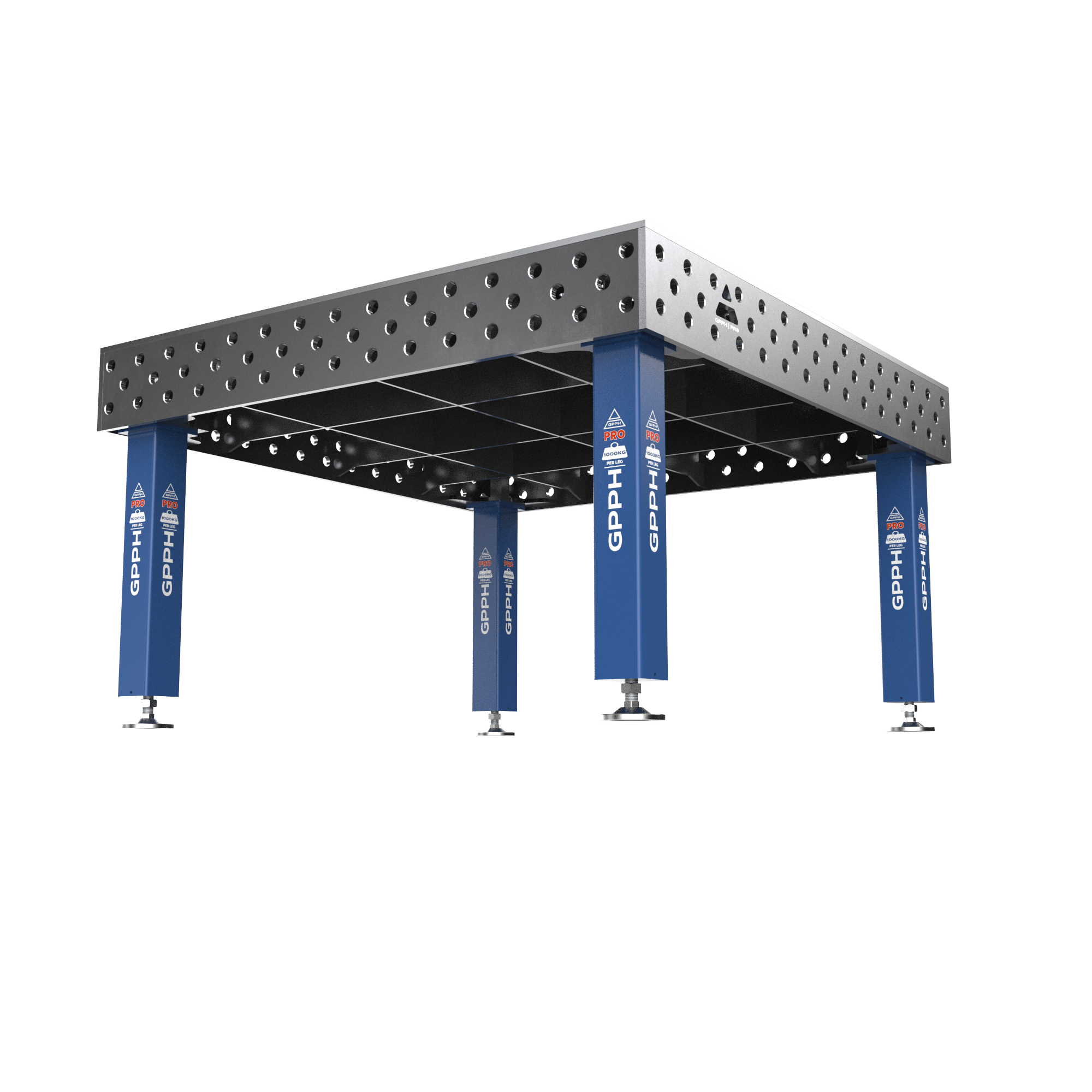

Svařovací stůl PRO 15 mm – 1500x1480 mm

Popis

Svařovací stůl PRO 1500x1480mm – široká pracovní deska pro rozsáhlé konstrukce

Svařovací stůl PRO 1500x1480mm značky GPPH nabízí 2,22m² pracovní plochy na desce z oceli S355J2+N o tloušťce 15mm a s tolerancí rovinnosti ≤0,15mm. Je vhodný tam, kde široký rám nebo rozsáhlá sestava zabírá značnou část pracoviště a vyžaduje další prostor pro upínací prvky rozmístěné kolem konstrukce.

Plocha 1500x1480mm pro široké rámy a konstrukce

Formát 1500x1480mm má téměř čtvercové proporce, díky čemuž umožňuje volně využívat pracovní plochu v podélném i příčném směru. Je vhodný pro široké rámy, základny, nosné konstrukce, prostorové konstrukce a sestavy, které vyžadují rozmístění více referenčních bodů kolem dílu.

Ve srovnání s formátem 1500x1000mm je pracovní deska o 480mm širší. Dodatečný prostor má význam u prvků zabírajících velkou část pracoviště, protože ponechává více místa pro úhelníky, dorazy, svěrky a další upínací nástroje po obou stranách konstrukce.

Plocha 2,22m² umožňuje také rozdělit pracovní desku na několik pracovních zón. V závislosti na rozměrech dílů lze jednu část využít k ustavení konstrukce a zbývající část k přípravě podsestav nebo rozmístění potřebných přípravků.

Pracovní deska 15mm pro práci s upínacími prvky rozmístěnými kolem dílu

Pracovní plocha je vyrobena z 15mm oceli S355J2+N a systém žeber umístěný pod ní zajišťuje dodatečné vyztužení konstrukce. U široké pracovní desky je to důležité zejména tehdy, když jsou upínací body umístěny ve značné vzdálenosti od sebe.

Tolerance rovinnosti ≤0,15mm zajišťuje přesnou referenční plochu na celé ploše 1500x1480mm. Díky tomu lze široké rámy a základny podepřít na několika místech bez omezení ustavení pouze na střední část pracoviště.

• hrany otvorů jsou frézované a sražené, což usnadňuje používání kompatibilních přípravků,
• provedení otvorů s tolerancí ±0,05mm podporuje přesné opakování připravených konfigurací,
• gravírovaná stupnice 100x100mm pomáhá kontrolovat polohu referenčních bodů na velké ploše,
• pod pracovní deskou se nachází systém žeber zvyšující její tuhost,
• pracoviště je podepřeno nohami z profilu 100x100x4mm,
• každá noha má nosnost 1000kg při správném rozložení zatížení.

GPPH doporučuje: U širokého rámu nekontrolujte geometrii pouze na jedné hraně. Po nastavení referenčních bodů zkontrolujte rozměry na obou stranách a úhlopříčky konstrukce. Velká plocha pracovní desky umožňuje provést tuto kontrolu bez sejmutí dílu z pracoviště.

Maximální nosnost stolu až 4000kg

Kompaktní rozměry PRO 1000x600mm neznamenají omezení z hlediska nosnosti. Stůl stojí na 4 nohách vyrobených z profilu 100x100x4mm, přičemž každá z nich má nosnost až 1000kg. Při správném a rovnoměrném rozložení zatížení tak činí maximální nosnost stolu až 4000kg.

To umožňuje využívat kompaktní pracovní plochu také pro práci s těžkými díly a konstrukcemi, pokud je jejich hmotnost správně rozložena na pracovní desce a opěrných bodech.

Parametry svařovacího stolu PRO 1500x1480mm

• rozměry pracovní desky: 1500x1480mm – 2,22m² pracovní plochy pro široké rámy a rozsáhlé konstrukce,
• tloušťka pracovní desky: 15mm – stabilní základna pro pravidelné polohování a upínání dílů,
• materiál: ocel S355J2+N – konstrukční materiál použitý v sérii PRO,
• tolerance rovinnosti: ≤0,15mm – přesná plocha v celé pracovní oblasti,
• otvory: frézované se sraženými hranami – snadnější použití se systémovými přípravky,
• tolerance provedení otvorů: ±0,05mm – opakovatelné rozmístění upínacích nástrojů,
• gravírovaná stupnice: 100x100mm – pomáhá při polohování dílů na velké ploše,
• vyztužení: systém žeber pod pracovní deskou – dodatečná tuhost pracovní plochy,
• profil nohou: 100x100x4mm – stabilní podepření velké pracovní desky,
• nosnost: 1000kg na každou nohu – možnost práce s těžšími konstrukcemi při správném rozložení zatížení.

Plocha 1500x1480mm poskytuje výrazně více prostoru v příčném směru než varianta 1500x1000mm při zachování stejné pracovní délky. Pokud konstrukce vyžadují velký rozestup upínacích bodů nebo přístup k dílu z více stran, PRO 1500x1480mm nabízí 2,22m² prostoru pro jejich ustavení a polohování.

Nejčastěji kladené otázky

Jak se PRO 1500x1480mm liší z hlediska pracovní plochy od varianty 1500x1000mm?

Při stejné délce je pracovní deska o 480mm širší, díky čemuž poskytuje více prostoru pro široké konstrukce a upínací prvky rozmístěné po jejich stranách.

Lze na pracovní desce 1500x1480mm vymezit několik pracovních zón?

Ano. Plocha 2,22m² umožňuje v závislosti na velikosti dílů využít různé části pracoviště pro montáž, přípravu podsestav nebo rozmístění přípravků.

Vztahuje se přesnost ≤0,15mm na celou pracovní plochu?

Ano. Tolerance rovinnosti pracovní desky je ≤0,15mm, díky čemuž lze různé oblasti pracovní plochy využívat jako referenční základnu při ustavování konstrukce.
