Stolovi za zavarivanje

Stolovi za zavarivanje – Brže postavljanje i ponovljiva geometrija konstrukcija

Stolovi za zavarivanje GPPH dostupni su već od 570 € bez PDV-a te omogućuju brže pozicioniranje obradaka, njihovo stabilno učvršćivanje i smanjenje dorada uzrokovanih pomicanjem elemenata. Idealni su za serijsku proizvodnju, bravarske radove i radionice u kojima su preciznost zavarivanja, ergonomija i ponovljivost konstrukcija od ključne važnosti.

Zašto stol za zavarivanje ubrzava pripremu obradaka?

Precizan stol za zavarivanje skraćuje fazu označavanja i postavljanja jer radna površina, sustav otvora i ugravirana mreža stvaraju stalan referentni sustav. Mreža 100 × 100 mm olakšava kontrolu dimenzija, a graničnici, kutnici i stezaljke omogućuju ponovno postavljanje obradaka u isti položaj tijekom izrade sljedećih elemenata. Ponovljivo stezanje smanjuje potrebu za izradom privremenih naprava i smanjuje broj korekcija između pojedinih faza rada.

Kod tradicionalnih serija GPPH tolerancija ravnosti na cijeloj površini stola iznosi ≤ 0,3 mm za seriju ECO te ≤ 0,15 mm za serije PLUS, PRO i EXPERT, pod uvjetom da je stol pravilno niveliran. Ravna radna površina omogućuje precizno pozicioniranje obradaka, dok sustav otvora osigurava uredan raspored alata za stezanje.

Radne ploče stolova za zavarivanje – Materijal, debljina i krutost

Standardne radne ploče stolova za zavarivanje izrađene su od konstrukcijskog čelika S355J2+N, dok su INOX izvedbe izrađene od nehrđajućeg čelika 1.4301. Ovisno o seriji, debljina ploče iznosi 8, 12, 15 ili 25 mm te prvenstveno utječe na krutost radne površine i njezinu otpornost na lokalne deformacije tijekom stezanja obradaka.

Kod tradicionalnih stolova za zavarivanje rebra raspoređena u prosjeku na svakih oko 400 mm ojačavaju radnu ploču i pomažu u očuvanju geometrije radne površine.

U serijama PLUS, PRO i EXPERT glodani i fazetirani otvori olakšavaju umetanje pozicijskih klinova, montažu alata i njihovo kasnije uklanjanje. Tolerancija izrade otvora iznosi ±0,1 mm za seriju ECO te +0,05 mm za serije PLUS, PRO i EXPERT, što omogućuje ponovljivo pristajanje alata i zadržavanje položaja obradaka.

GPPH preporučuje: Prije prvog postavljanja konstrukcije nivelirajte stol po cijeloj površini i ponovno provjerite njegovu razinu nakon svakog premještanja. Deklarirana tolerancija ravnosti radne ploče ima praktično značenje samo ako su sve točke oslonca pravilno podešene.

Sustav otvora od 16 mm ili 28 mm – koji odabrati?

Sustav otvora odabire se prema težini obradaka, potrebnoj gustoći točaka stezanja i postojećem alatu. Otvori promjera 16 mm prikladni su za manje elemente, dok sustav od 28 mm predstavlja univerzalnu osnovu i za teže konstrukcije. Stolovi za zavarivanje GPPH dostupni su s mrežom 100 × 100 mm, dijagonalnim rasporedom otvora te, za sustav od 16 mm, i s mrežom 50 × 50 mm.

Sustav otvora od 16 mm za precizno pozicioniranje

Sustav otvora od 16 mm s mrežom 50 × 50 mm pruža više točaka stezanja od rasporeda 100 × 100 mm. Precizan stol za zavarivanje u ovoj izvedbi olakšava izradu naprava za manje okvire, bravarske elemente i robotizirana radna mjesta.

Sustav otvora od 28 mm za veće konstrukcije

Sustav otvora od 28 mm namijenjen je radu s robusnijim alatima za stezanje i većim obradcima. Ugravirana mreža 100 × 100 mm ostaje jasno referentno polazište, dok dijagonalni raspored otvora povećava broj mogućih položaja za stezanje.

Kako odabrati odgovarajući stol za zavarivanje?

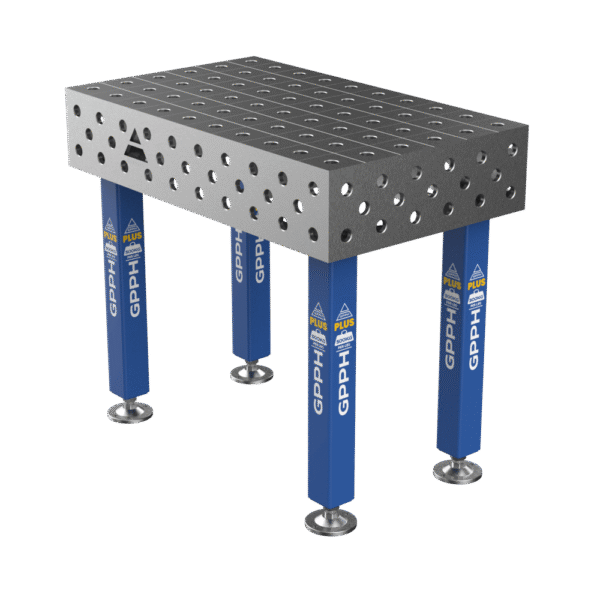

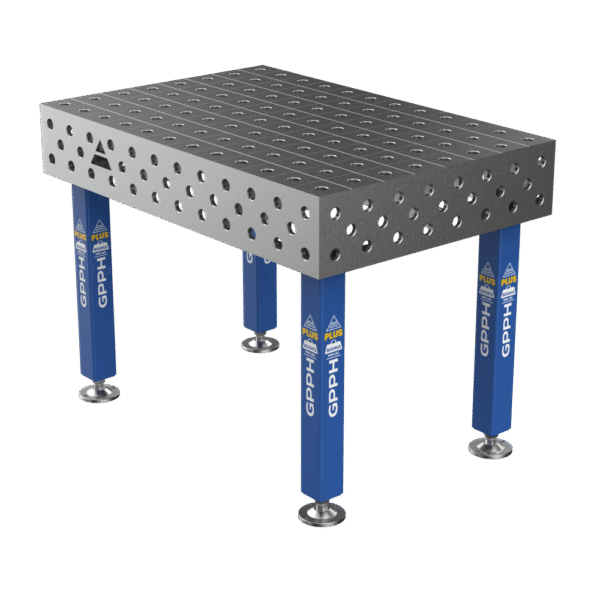

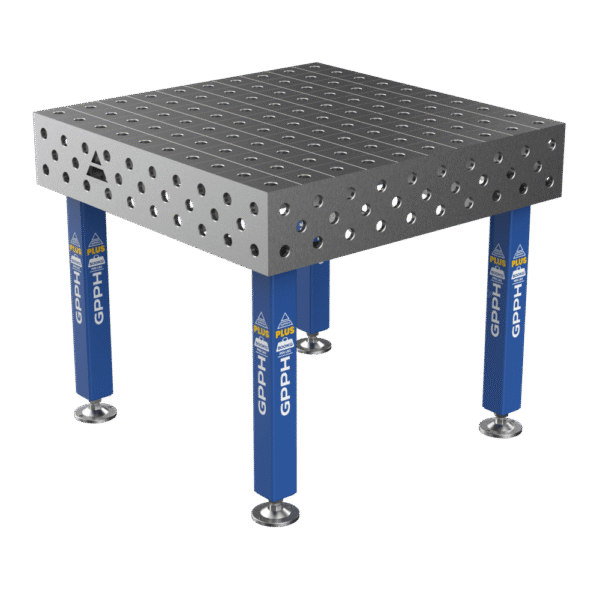

Odgovarajući stol za zavarivanje odabire se prema dimenzijama konstrukcije, sustavu alata, načinu stezanja i raspoloživom radnom prostoru. Tradicionalni stolovi za zavarivanje dostupni su u 10 veličina, od 1000 × 600 mm do 3000 × 1480 mm, pri čemu se najveća izvedba sastoji od dvije radne ploče dimenzija 1500 × 1480 mm. Stol treba osigurati dovoljno prostora za alat i referentne točke, dok ugravirana mreža 100 × 100 mm olakšava kontrolu položaja elemenata.

Pri odabiru izvedbe isplati se usporediti tradicionalni zavarivački stolovi s stolovima za zavarivanje i montažu. Varijante montažnih stolova prikladne su kada je potreban slobodan pristup bez bočnih stranica, dok pri manjem proračunu dobro polazište mogu biti SMART stolovi za zavarivanje. Prije odabira potrebno je provjeriti i kompatibilnost sustava otvora s korištenim priborom.

Ergonomija i mobilnost stolova za zavarivanje

Ergonomija i udobnost rada povećavaju se kada visina i mobilnost stola odgovaraju organizaciji radnog mjesta. Stolovi mogu biti postavljeni na noge za niveliranje ili mobilne kotače, no nakon svakog premještanja potrebno je ponovno provjeriti nivelaciju. Za zadatke koji se izvode na različitim visinama vrijedi razmotriti visinski podesivi stolovi za zavarivanje, koji omogućuju prilagodbu visine radne ploče operateru, vrsti posla i dimenzijama obratka. Mobilnost ne bi smjela biti nauštrb stabilnog oslonca na svim točkama potpore.

Kada odabrati stol za zavarivanje od nehrđajućeg čelika?

Stol za zavarivanje od nehrđajućeg čelika 1.4301 vrijedi odabrati za zavarivanje nehrđajućih elemenata jer materijal smanjuje rizik od onečišćenja površine česticama ugljičnog čelika. Kategorija stolovi za zavarivanje od nehrđajućeg čelika Seriju stolova za zavarivanje od nehrđajućeg čelika čine modeli PLUS INOX s radnom pločom debljine 12 mm i PRO INOX s radnom pločom debljine 15 mm. Tolerancija ravnosti na cijeloj površini radne ploče iznosi ≤ 0,3 mm (manje ili jednako 0,3 mm) uz pravilno niveliran stol.

Radne ploče debljine 8, 12, 15 ili 25 mm te sustavi otvora Ø16 i Ø28 mm omogućuju odabir stola za zavarivanje prema geometriji obradaka, načinu stezanja i korištenom priboru. Usporedite GPPH varijante i konfigurirajte svoje radno mjesto za vlastite poslove zavarivanja.

Najčešće postavljana pitanja

Otvori Ø16 ili Ø28 mm - koje odabrati?

Sustav Ø16 mm prikladan je za manje i precizne obratke, dok je sustav Ø28 mm namijenjen većim konstrukcijama i robusnijem priboru.

Treba li stol za zavarivanje nivelirati?

Da. Pravilno niveliranje omogućuje postizanje deklarirane tolerancije ravnosti radne ploče i očuvanje geometrije konstrukcije.

Je li za nehrđajući čelik potrebna INOX radna ploča?
INOX radna ploča od nehrđajućeg čelika 1.4301 namijenjena je konstrukcijama od nehrđajućeg čelika i smanjuje njihov kontakt s ugljičnim čelikom. Također možete koristiti naše pokrovne ploče od nehrđajućeg čelika za stol za zavarivanje.
