OCT

Otočný svařovací stůl - deska stolu přizpůsobená automatizaci a robotizaci pracoviště

Otočný svařovací stůl od GPPH stojí od 884,00 do 4 539,00 € a usnadňuje ustavování a upevňování dílů na pracovištích vyžadujících přístup z více směrů. Nabídka zahrnuje desku stolu OCT bez polohovadla, přizpůsobenou pro montáž na vhodně zvoleném polohovadle a použití v procesech automatizace a robotizace svařování.

Proč se deska stolu OCT osvědčuje při automatizaci a robotizaci svařování?

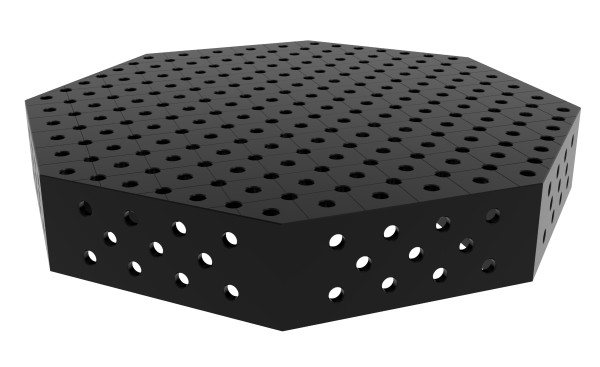

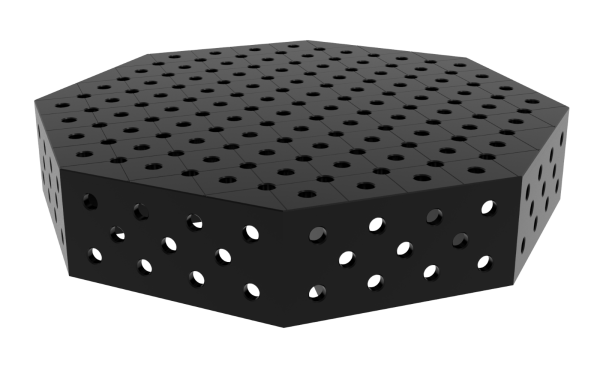

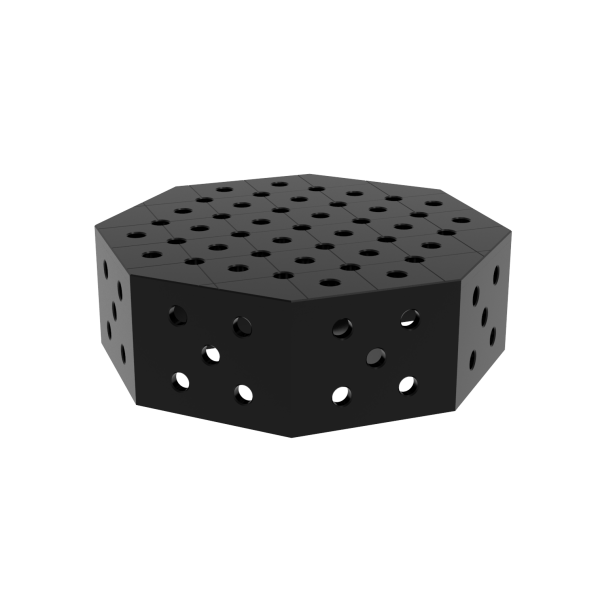

Osmiboký tvar desky stolu OCT usnadňuje přístup k upevněnému dílu z různých směrů, proto se konstrukce dobře osvědčuje jako prvek automatizovaného nebo robotizovaného svařovacího pracoviště. Deska stolu může spolupracovat s polohovadlem a svařovacím robotem, což umožňuje naplánovat pracoviště pro opakovatelné montážní a svařovací procesy.

Produkt nabízený v této kategorii je deska svařovacího stolu - polohovadlo není jeho součástí. Deska stolu OCT je přizpůsobena pro montáž na polohovadlo po předchozím předání nejdůležitějších informací společnosti GPPH o požadovaných rozměrech a montážních parametrech. Díky tomu lze způsob přípravy desky stolu přizpůsobit plánované konfiguraci pracoviště.

K dispozici je pět rozměrů pracovní plochy - 600x600, 800x800, 1000x1000, 1200x1200 a 1400x1400 mm - což usnadňuje volbu velikosti podle rozměrů dílů a pracovního prostoru. V širší nabídce svařovacích stolů jsou k dispozici také řešení určená pro jiné způsoby organizace a upevňování prvků.

Jak konstrukce OCT podporuje přesnost a opakovatelnost?

Tolerance rovinnosti do 0,3 mm na celé ploše desky stolu pomáhá zachovat opakovatelné polohování dílů během dalších operací a výrobních cyklů. Desky stolů jsou vyrobeny z oceli S355J2+N nebo u variant INOX z nerezové oceli 1.4301 a konstrukce je navíc vyztužena žebry.

Frézované a sražené otvory a gravírované dělení 100x100 mm usnadňují ustavení přípravků a opakování dříve připravených konfigurací. Tři řady otvorů v bočních stěnách rozšiřují možnosti upevňování prvků také mimo horní pracovní plochu.

GPPH doporučuje: Pokud má deska stolu OCT spolupracovat s polohovadlem, před přípravou konfigurace nám předejte nejdůležitější informace o požadovaných rozměrech a způsobu montáže. Umožní to vhodně připravit desku stolu pro plánované pracoviště a usnadní pozdější zachování stability a opakovatelnosti polohování dílů.

Jak zvolit variantu desky stolu OCT pro pracoviště?

Výběr konfigurace je vhodné začít rozměrem pracovní plochy, tloušťkou desky stolu a systémem otvorů: verze PLUS má desku stolu o tloušťce 12 mm a PRO 15 mm, zatímco dostupné konfigurace využívají systém Ø16 nebo Ø28. Pro Ø16 je k dispozici rastr 50x50 mm nebo diagonální rastr, pro Ø28 se používá diagonální rastr.

Pokud má být deska stolu namontována na polohovadle, jsou důležité také jeho rozměry a požadavky na spojení obou prvků. Předání těchto informací před objednáním umožňuje připravit desku stolu pro konkrétní konfiguraci pracoviště. Systém otvorů je zároveň vhodné přizpůsobit nástrojům pro svařovací stoly používaným v podniku.

S čím kombinovat desku svařovacího stolu OCT?

Desku stolu OCT je vhodné kombinovat s svařovacími svorkami a upínacími čepy a piny, které pomáhají určovat a stabilizovat polohu dílů. Vhodně zvolené přípravky usnadňují přípravu opakovatelného upínacího procesu při ruční práci i na automatizovaném nebo robotizovaném pracovišti.

Desky stolů OCT jsou dostupné v pěti rozměrech, s tloušťkou 12 nebo 15 mm a systémem Ø16 nebo Ø28. Pokud má deska stolu pracovat s polohovadlem, předejte nám nejdůležitější informace o jeho rozměrech a montáži, abychom mohli připravit konfiguraci vhodnou pro plánované pracoviště.

Nejčastěji kladené otázky

Je polohovadlo součástí svařovacího stolu OCT?

Ne, nabídka zahrnuje desku stolu OCT bez polohovadla. Desku stolu lze připravit pro montáž na vhodně zvoleném polohovadle.

Lze desku stolu OCT namontovat na polohovadlo?

Ano, desku stolu OCT lze přizpůsobit pro montáž na polohovadlo po předání nejdůležitějších informací o požadovaných rozměrech.

Je deska stolu OCT vhodná pro robotizované svařovací pracoviště?

Ano, osmiboká konstrukce OCT je přizpůsobena automatizaci a robotizaci a může spolupracovat s robotem i polohovadlem.
