Table de soudage PRO 15 mm – 1200x800 mm

Opis

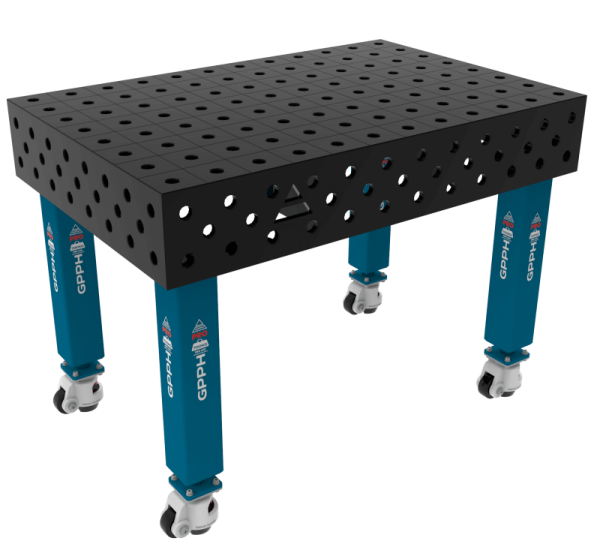

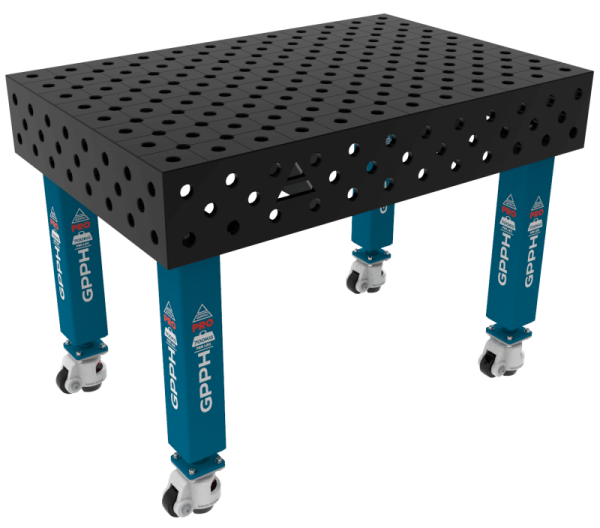

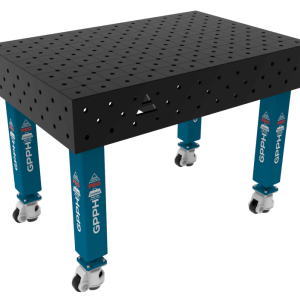

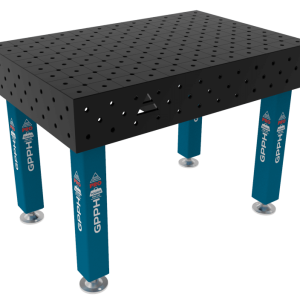

Table de soudage PRO 1200x800mm – plateau allongé pour profilés et cadres

Table de soudage PRO 1200x800mm de GPPH est équipée d’un plateau en acier S355J2+N de 15mm d’épaisseur, fabriqué avec une tolérance de planéité ≤0,15mm et renforcé par des nervures sur sa face inférieure. Elle convient lorsque des profilés plus longs, des cadres étroits et des éléments allongés nécessitent un support stable ainsi que plusieurs points de serrage dans une même configuration.

Surface de travail de 1200x800mm pour profilés et constructions allongées

Les proportions du plateau de 1200x800mm offrent davantage d’espace le long de l’axe principal de travail que les variantes de 1000mm. La longueur de 1200mm permet un plus grand écartement entre les points de serrage extrêmes, ce qui facilite le positionnement des profilés, supports, cadres étroits, châssis et autres éléments de forme allongée.

La largeur de 800mm laisse en même temps suffisamment d’espace pour les dispositifs de serrage des deux côtés de la pièce, sans créer un poste de travail trop profond. Ces proportions conviennent aux travaux où la longueur de la construction est plus importante qu’une grande surface de travail dans l’axe transversal.

Le plateau de soudage de 1200x800mm peut ainsi constituer un poste de travail pratique pour la préparation en série d’éléments similaires. Plusieurs points de référence peuvent être répartis sur la longueur de 1200mm, ce qui réduit la nécessité de déplacer le profilé et de déterminer à nouveau sa position entre les différentes opérations.

Construction PRO avec plateau de 15mm en acier S355J2+N

Dans la variante 1200x800mm, la surface de travail est constituée d’une plaque en acier S355J2+N de 15mm d’épaisseur. Les nervures placées sous le plateau augmentent sa rigidité, ce qui est particulièrement utile lorsque les points de serrage sont espacés davantage sur la longueur de 1200mm.

Les profilés longs et les autres pièces peuvent être positionnés sur une surface fabriquée avec une tolérance de planéité ≤0,15mm. L’élément dispose ainsi d’une base plane avant même l’utilisation de serre-joints, de butées et d’autres outils de serrage.

• les bords fraisés et chanfreinés des trous facilitent la mise en place et le retrait des accessoires du système,
• la valeur de ±0,05mm définit la tolérance de fabrication des trous utilisés comme points de serrage,
• le positionnement des éléments successifs le long du profilé peut être contrôlé à l’aide de la grille gravée de 100x100mm,
• sous le plateau se trouve un système de nervures qui assure une rigidité supplémentaire de la surface,
• les pieds du poste de travail sont fabriqués en profilés de 100x100x4mm,
• 1000kg par pied permettent de répartir des charges plus importantes entre les points d’appui de la table.

GPPH recommande : Il est préférable de positionner d’abord un profilé long à ses extrémités. Après avoir vérifié l’alignement de l’élément, des points de serrage intermédiaires peuvent être ajoutés. De cette manière, le serrage ne fixera pas une courbure ou une torsion passée inaperçue auparavant.

Capacité de charge maximale de la table jusqu’à 4000kg

Les dimensions compactes du PRO 1000x600mm ne signifient pas une capacité de charge limitée. La table repose sur 4 pieds fabriqués en profilés de 100x100x4mm, chacun offrant une capacité de charge allant jusqu’à 1000kg. Avec une répartition correcte et uniforme de la charge, la capacité de charge maximale de la table atteint 4000kg.

Cela permet d’utiliser cette surface de travail compacte également avec des pièces et des structures lourdes, à condition que leur poids soit correctement réparti sur le plateau et les points d’appui.

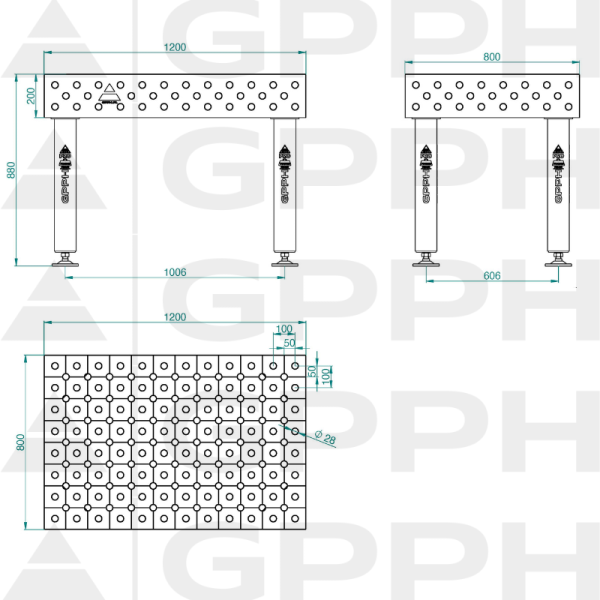

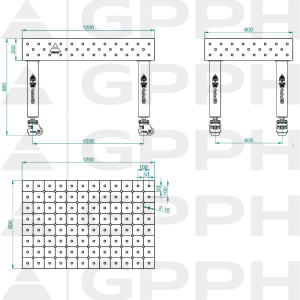

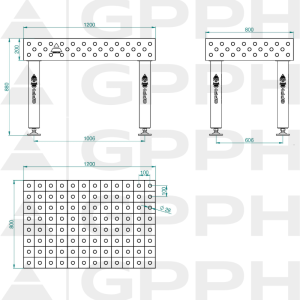

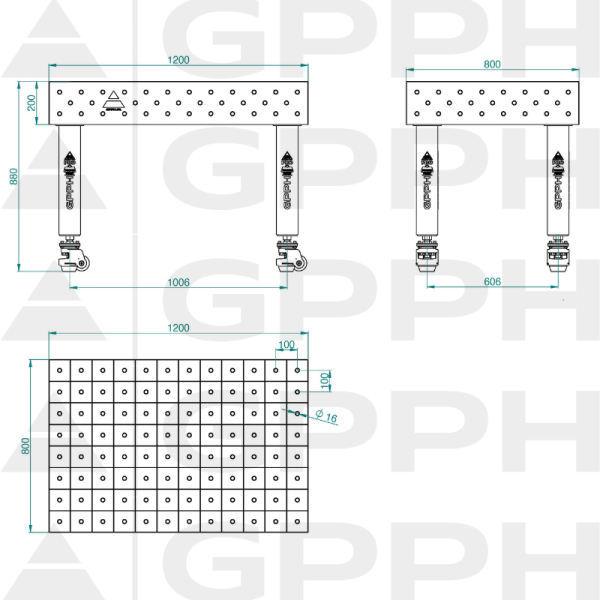

Caractéristiques de la table de soudage PRO 1200x800mm

• dimensions du plateau : 1200x800mm – surface allongée pour profilés, cadres et éléments allongés,
• épaisseur du plateau : 15mm – surface stable pour le serrage des pièces,
• matériau : acier S355J2+N – matériau de construction utilisé pour le plateau de la série PRO,
• tolérance de planéité : ≤0,15mm – base plane sur toute la surface de travail,
• trous : fraisés et chanfreinés – mise en place plus facile des outils de serrage,
• tolérance de fabrication des trous : ±0,05mm – positionnement précis et répétable des accessoires,
• graduation gravée : 100x100mm – points de référence pour le positionnement des profilés et des constructions,
• renforcement du plateau : système de nervures – rigidité accrue de la surface de travail,
• profil des pieds : 100x100x4mm – base stable de la table,
• capacité de charge : 1000kg par pied – permet de travailler avec des éléments plus lourds lorsque la charge est correctement répartie.

La longueur de 1200mm offre davantage d’espace pour répartir les points de référence le long du profilé, tandis que la planéité ≤0,15mm garantit une surface plane pour son positionnement. Pour les cadres allongés, les profilés et les châssis, le PRO 1200x800mm mérite d’être envisagé, notamment lorsque la largeur supplémentaire des formats plus grands n’est pas nécessaire.

Questions fréquentes

Pourquoi le plateau de 1200x800mm est-il avantageux pour les profilés longs ?

La longueur de 1200mm augmente la distance entre les points de référence extrêmes, tandis que la largeur de 800mm laisse de l’espace pour les dispositifs de serrage des deux côtés de la pièce.

Comment les nervures de renfort influencent-elles la structure de la table ?

Les nervures placées sous le plateau augmentent la rigidité de la surface de travail lors du serrage des éléments.

La largeur de 800mm permet-elle d’utiliser des dispositifs de serrage des deux côtés de la pièce ?

Oui, pour de nombreuses constructions allongées, 800mm laissent suffisamment d’espace pour les équerres, les butées et les serre-joints des deux côtés de la pièce.
