Tables de soudage 3000 x 1480 mm

Table de soudage 3000x1480 - grande surface de travail pour les constructions complexes

La table de soudage 3000x1480 de GPPH coûte de 2 142 à 17 272 € net et offre une grande surface de travail, qui limite les besoins de déplacement, de mesure répétée et de positionnement des constructions complexes. Ce format convient à la fabrication d'éléments plus grands, lorsqu'une fixation stable des pièces et la répétabilité des opérations successives sont essentielles.

Pourquoi une surface de travail de 3000x1480 mm facilite-t-elle le travail avec de grandes constructions ?

Une surface de travail de 3000x1480 mm permet de disposer une construction plus grande en une seule configuration et de maintenir ses éléments dans des positions définies pendant le montage et le soudage. Moins d'opérations liées au déplacement des pièces impliquent moins de mesures répétées et moins de points où des erreurs de positionnement peuvent survenir.

La dimension 3000x1480 mm est obtenue en assemblant deux plateaux de 1500x1480 mm. Cette solution est la plus grande parmi les 10 dimensions standard disponibles dans la gamme des tables traditionnelles. tables de soudage. La grande surface de travail est particulièrement utile pour les cadres, les structures spatiales et les éléments dont le positionnement sur un poste de travail plus petit nécessiterait d'autres changements de position.

Comment est construite la table de soudage 3000x1480 ?

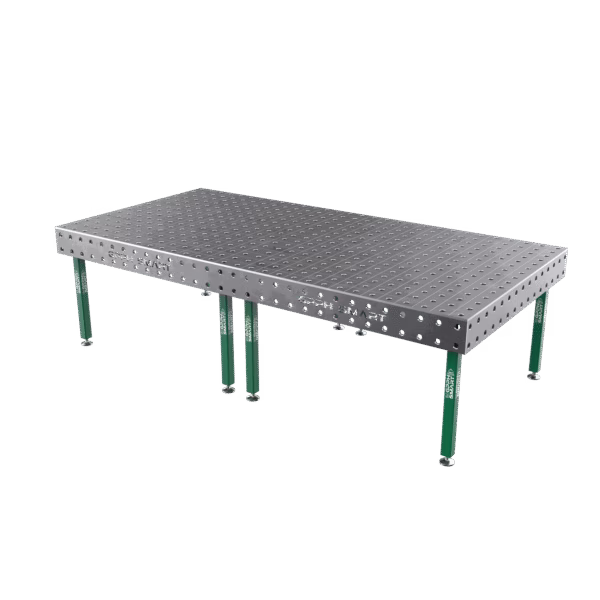

La table de soudage 3000x1480 est composée de deux tables reliées de 1500x1480 mm. Le nivellement et l'alignement corrects des deux parties le long de leur bord commun ont donc une incidence directe sur la géométrie de l'ensemble du poste de travail. Selon la série, les plateaux ont une épaisseur de 8 à 25 mm et sont renforcés par des nervures.

Les séries ECO, PLUS, PRO et EXPERT utilisent de l'acier S355J2+N, tandis que les modèles PLUS INOX et PRO INOX sont fabriqués en acier inoxydable 1.4301. Les variantes en acier inoxydable méritent d'être envisagées en particulier lorsque la nature du procédé plaide en faveur de l'utilisation de tables de soudage en acier inoxydable. Par exemple, le plateau PLUS INOX a une épaisseur de 12 mm, est renforcé par des nervures et propose un système Ø16 ou Ø28.

GPPH conseille : avant de commencer le travail, mettez soigneusement à niveau les deux tables de 1500x1480 mm et vérifiez leur alignement le long du bord commun. L'assemblage correct des surfaces de travail facilite le maintien de la géométrie d'une grande construction et le positionnement répétable des pièces pendant le montage et le soudage.

Quelle série de table de soudage 3000x1480 choisir ?

La série de table de soudage 3000x1480 doit être choisie principalement en fonction de la construction requise du plateau, du système de trous et du type de travaux à réaliser. Cette catégorie comprend les modèles SMART 12, SMART 15, ECO, PLUS, PRO, EXPERT ainsi que les variantes en acier inoxydable PLUS INOX et PRO INOX.

Dans les séries traditionnelles de GPPH, les différences sont précises : ECO possède un plateau de 8 mm, PLUS de 12 mm, PRO de 15 mm et EXPERT de 25 mm. ECO, PLUS et PRO sont disponibles avec un système Ø16 doté d'une grille de 50x50 mm, de 100x100 mm ou diagonale, ainsi qu'avec un système Ø28 doté d'une grille de 100x100 mm ou diagonale. EXPERT utilise un système Ø28 avec une grille de 100x100 mm ou diagonale.

Pour les travaux nécessitant les paramètres de la série PRO, il est préférable de passer directement à tables de soudage PRO. Les variantes INOX constituent quant à elles une option de matériau distincte : PLUS INOX possède un plateau de 12 mm et PRO INOX un plateau de 15 mm.

Système Ø16 ou Ø28 - quels éléments prendre en compte lors du choix ?

Le système Ø16 ou Ø28 doit être choisi en même temps que les outils de serrage, car le diamètre et la disposition des trous déterminent la compatibilité des éléments utilisés pour positionner les constructions. Dans les séries proposant les deux systèmes, la grille de trous peut également être adaptée à la nature des travaux réalisés.

La grille gravée de 100x100 mm fournit un point de référence supplémentaire lors du positionnement des éléments. Correctement sélectionnés Outils pour tables de soudage permettent d'utiliser les trous du plateau pour le serrage répétable de constructions planes et spatiales. Pour la série PLUS, le fabricant indique une tolérance de fabrication des trous de ±0,05 mm.

Des plateaux d'une épaisseur de 8 à 25 mm, des systèmes Ø16 et Ø28 ainsi que huit séries disponibles permettent de choisir une table de soudage 3000x1480 adaptée à la nature des constructions réalisées. Comparez les paramètres des séries et sélectionnez une configuration correspondant à la surface de travail requise, au système de serrage et au matériau du plateau.

Questions fréquentes

De combien de parties se compose la table de soudage 3000x1480 ?

La table de 3000x1480 mm est composée de deux tables reliées de 1500x1480 mm, qui doivent être correctement mises à niveau et alignées le long de leur bord commun.

Quels systèmes de trous sont disponibles pour les tables 3000x1480 ?

Le système Ø16 ou Ø28 est disponible selon la série ; des grilles de 50x50, 100x100 et diagonales sont utilisées dans les configurations correspondantes.

Quelle est l'épaisseur des plateaux des tables de soudage 3000x1480 ?

Les plateaux ont une épaisseur de 8 à 25 mm : ECO 8 mm, PLUS 12 mm, PRO 15 mm et EXPERT 25 mm ; les variantes SMART et INOX sont également disponibles.
