Stół Spawalniczy PRO 15mm – 2000x1000mm

Opis

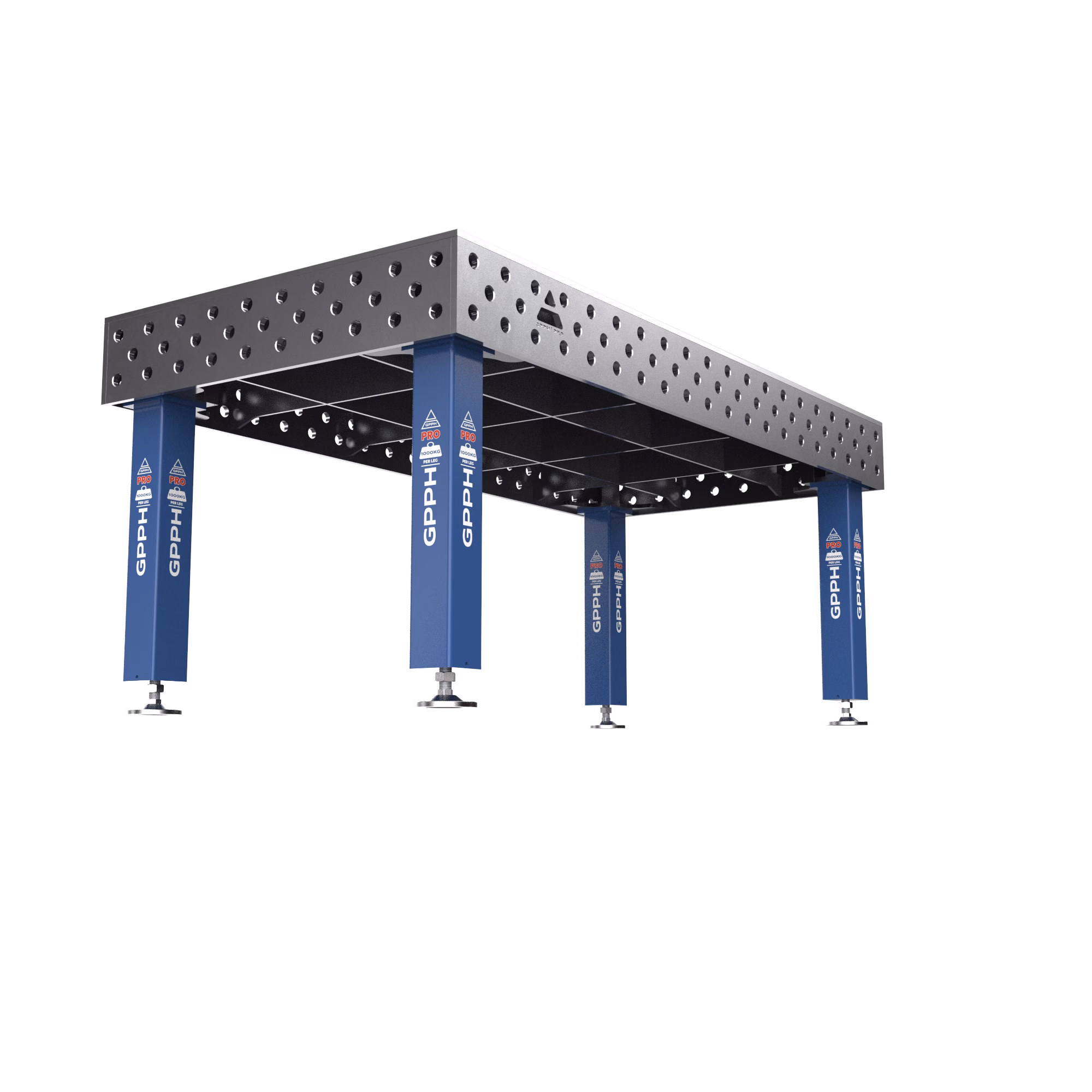

Stół spawalniczy PRO 2000x1000mm – dwa metry przestrzeni do długich konstrukcji

Stół spawalniczy PRO 2000x1000mm zapewnia dwa metry długości roboczej do bazowania profili, balustrad i podłużnych ram. Powierzchnię tworzy stal S355J2+N o grubości 15mm, pod blatem pracuje system żeber, a tolerancja płaskości wynosi ≤0,15mm. Taki format sprawdza się, gdy długie elementy wymagają kilku oddalonych punktów bazowych bez przesuwania konstrukcji podczas kolejnych etapów montażu.

Dwa metry długości roboczej do podłużnych konstrukcji

Blat 2000x1000mm zapewnia 2m² powierzchni roboczej, przy czym jego proporcje są wyraźnie ukierunkowane na pracę z dłuższymi elementami. Dwa metry długości pozwalają szeroko rozstawić punkty bazowe przy profilach, ramach, balustradach, stelażach i innych konstrukcjach rozwijających się głównie w jednej osi.

Przy takich detalach większa długość ogranicza konieczność etapowego przesuwania konstrukcji. Element może pozostać w jednym ustawieniu podczas bazowania, kontroli geometrii i mocowania kolejnych części, co ułatwia zachowanie wcześniej ustalonego położenia.

Szerokość 1000mm pozostawia jednocześnie przestrzeń na rozmieszczenie oprzyrządowania po obu stronach długiego elementu. Pozwala to wykorzystać kątowniki, stopery i zaciski bez nadmiernego zwiększania głębokości całego stanowiska.

Blat PRO 15mm jako baza dla długich elementów

Powierzchnię roboczą wykonano z 15mm stali S355J2+N i dodatkowo usztywniono systemem żeber znajdujących się pod blatem. Przy długości 2000mm rozwiązanie to wspiera stabilność powierzchni wykorzystywanej do bazowania elementów w kilku oddalonych punktach.

Tolerancja płaskości ≤0,15mm ma szczególne znaczenie podczas pracy z długimi profilami. Detal oparty w różnych częściach blatu może być kontrolowany względem jednej dokładnej powierzchni roboczej przed rozpoczęciem spawania.

• otwory posiadają frezowane i fazowane krawędzie przygotowane do współpracy z systemowym oprzyrządowaniem,
• tolerancja wykonania otworów ±0,05mm wspiera powtarzalne ustawianie narzędzi mocujących,
• grawerowana podziałka 100x100mm ułatwia rozmieszczanie kolejnych punktów bazowych na długości 2000mm,
• pod powierzchnią roboczą znajduje się system żeber zwiększający sztywność blatu,
• nogi wykonano z profili konstrukcyjnych 100x100x4mm,
• każda noga ma nośność 1000kg, przy zachowaniu prawidłowego rozłożenia obciążenia.

GPPH radzi: Przy długim profilu ustaw najpierw punkty bazowe możliwie daleko od siebie, a następnie sprawdź przebieg elementu pomiędzy nimi. Mocowania pośrednie dodawaj dopiero po kontroli linii, aby nie utrwalić wcześniejszego wygięcia detalu.

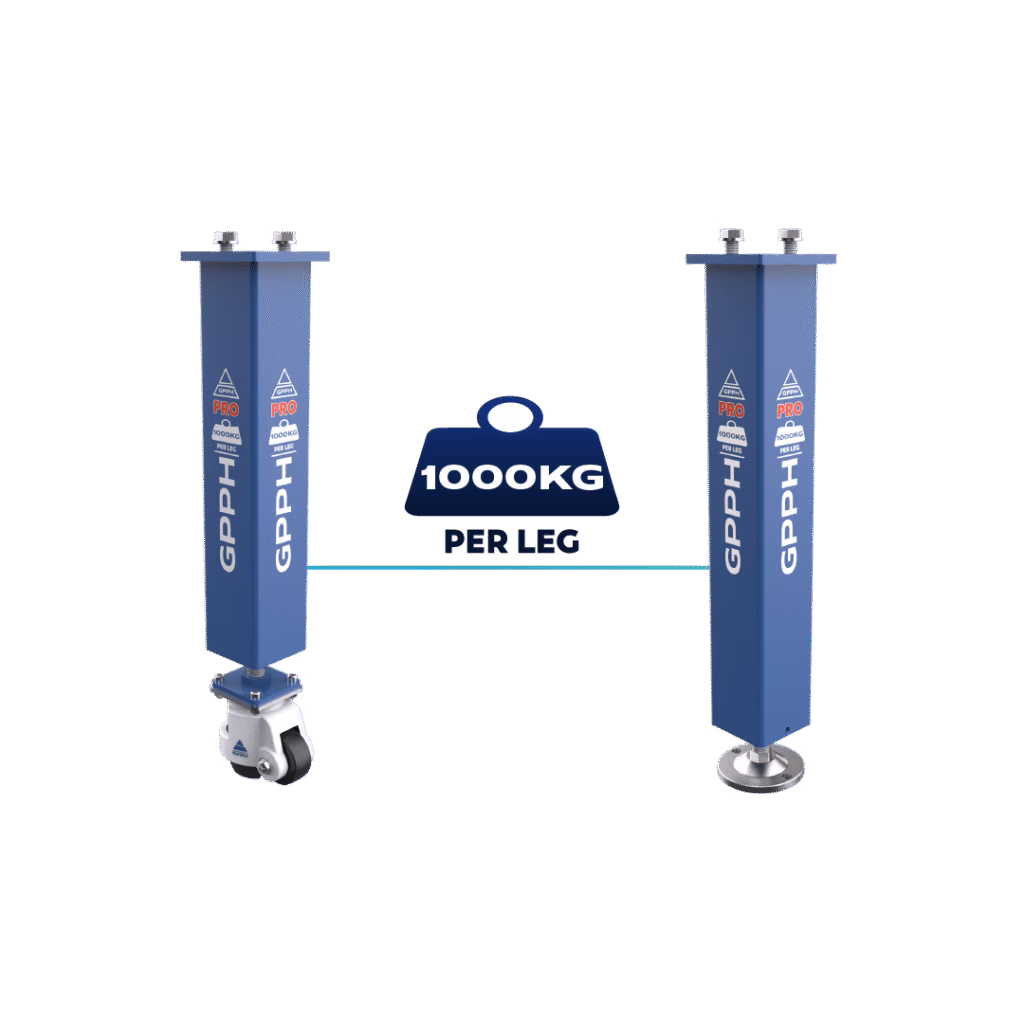

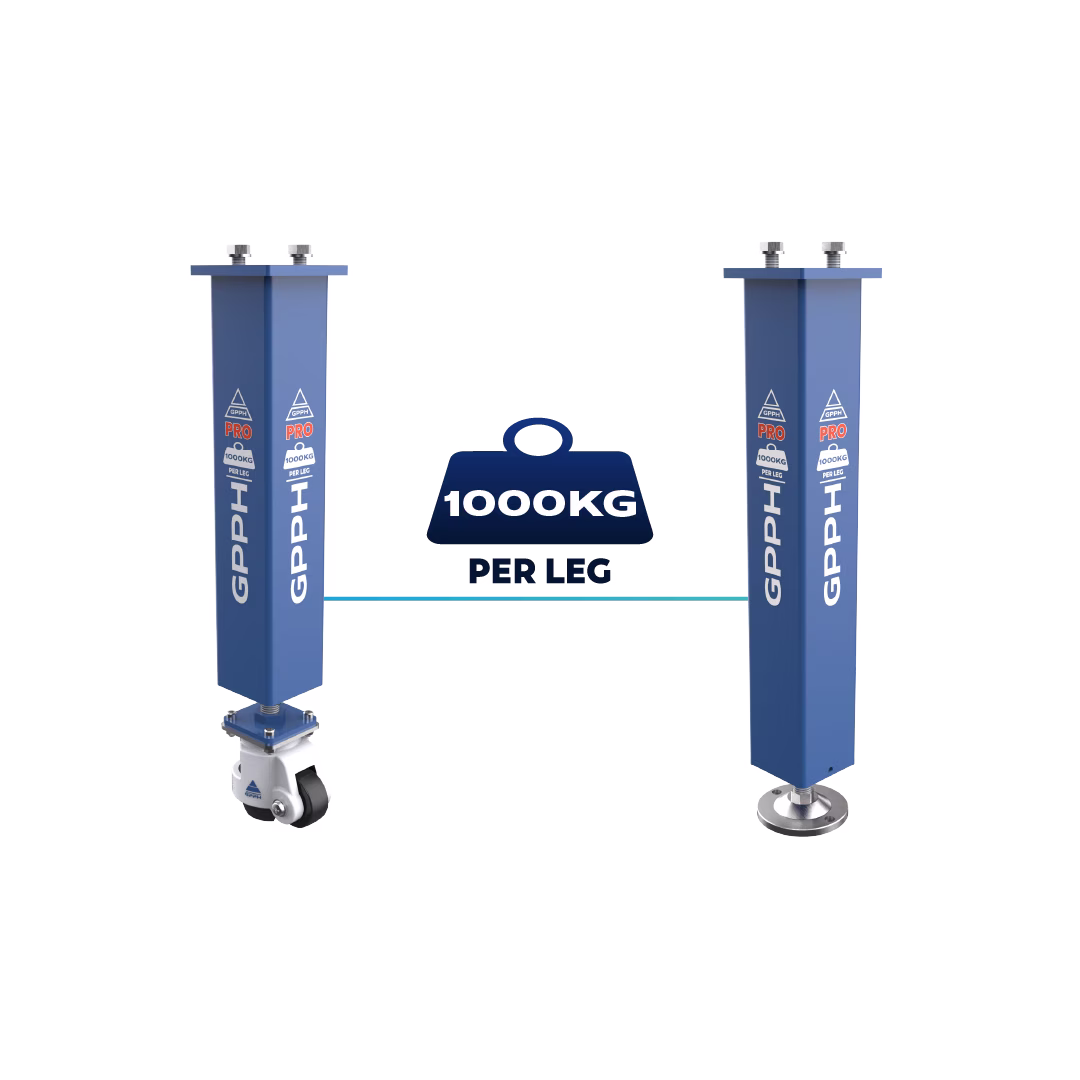

Maksymalna nośność stołu do 4000kg

Kompaktowe wymiary PRO 1000x600mm nie oznaczają ograniczenia pod względem nośności. Stół opiera się na 4 nogach wykonanych z profilu 100x100x4mm, a każda z nich zapewnia nośność do 1000kg. Przy prawidłowym i równomiernym rozłożeniu obciążenia daje to maksymalną nośność stołu do 4000kg.

Pozwala to wykorzystywać niewielką powierzchnię roboczą również do pracy z ciężkimi detalami i konstrukcjami, o ile ich masa zostanie odpowiednio rozłożona na blacie i punktach podparcia.

Parametry stołu spawalniczego PRO 2000x1000mm

• wymiary blatu: 2000x1000mm – 2m² powierzchni przeznaczonej do pracy z długimi profilami i ramami,
• grubość blatu: 15mm – stabilna baza do pozycjonowania i mocowania elementów,
• materiał: stal S355J2+N – materiał konstrukcyjny zastosowany w serii PRO,
• tolerancja płaskości: ≤0,15mm – dokładna powierzchnia na całej długości roboczej,
• otwory: frezowane i fazowane – wygodniejsza współpraca z systemowym oprzyrządowaniem,
• tolerancja wykonania otworów: ±0,05mm – powtarzalne rozmieszczanie narzędzi mocujących,
• grawerowana podziałka: 100x100mm – pomoc przy wyznaczaniu punktów bazowych wzdłuż konstrukcji,
• wzmocnienie: system żeber pod blatem – dodatkowa sztywność powierzchni roboczej,
• profil nóg: 100x100x4mm – stabilne podparcie wydłużonego blatu,
• nośność: 1000kg na nogę – możliwość pracy z większym obciążeniem przy jego właściwym rozłożeniu.

Dwa metry długości pozwalają rozmieścić punkty bazowe na dużym odcinku i prowadzić dłuższe elementy bez ciągłego zmieniania ich położenia. PRO 2000x1000mm sprawdzi się szczególnie przy profilach, balustradach, ramach i stelażach, dla których kluczowa jest duża długość robocza przy zachowaniu 1000mm szerokości.

Najczęściej zadawane pytania

Do jakich konstrukcji najlepiej wykorzystać powierzchnię 2000x1000mm?

Format jest przeznaczony przede wszystkim do długich profili, balustrad, ram, stelaży i innych podłużnych konstrukcji, które wymagają szerokiego rozstawu punktów bazowych.

Co daje 2000mm długości podczas pracy z profilem?

Pozwala rozmieścić mocowania na większym odcinku i ograniczyć konieczność przesuwania oraz ponownego bazowania elementu pomiędzy kolejnymi etapami pracy.

Jak wykorzystać podziałkę 100x100mm przy długich konstrukcjach?

Grawer może służyć jako punkt odniesienia dla kolejnych mocowań rozmieszczonych wzdłuż profilu, co ułatwia kontrolowanie ich położenia oraz odtwarzanie konfiguracji.
