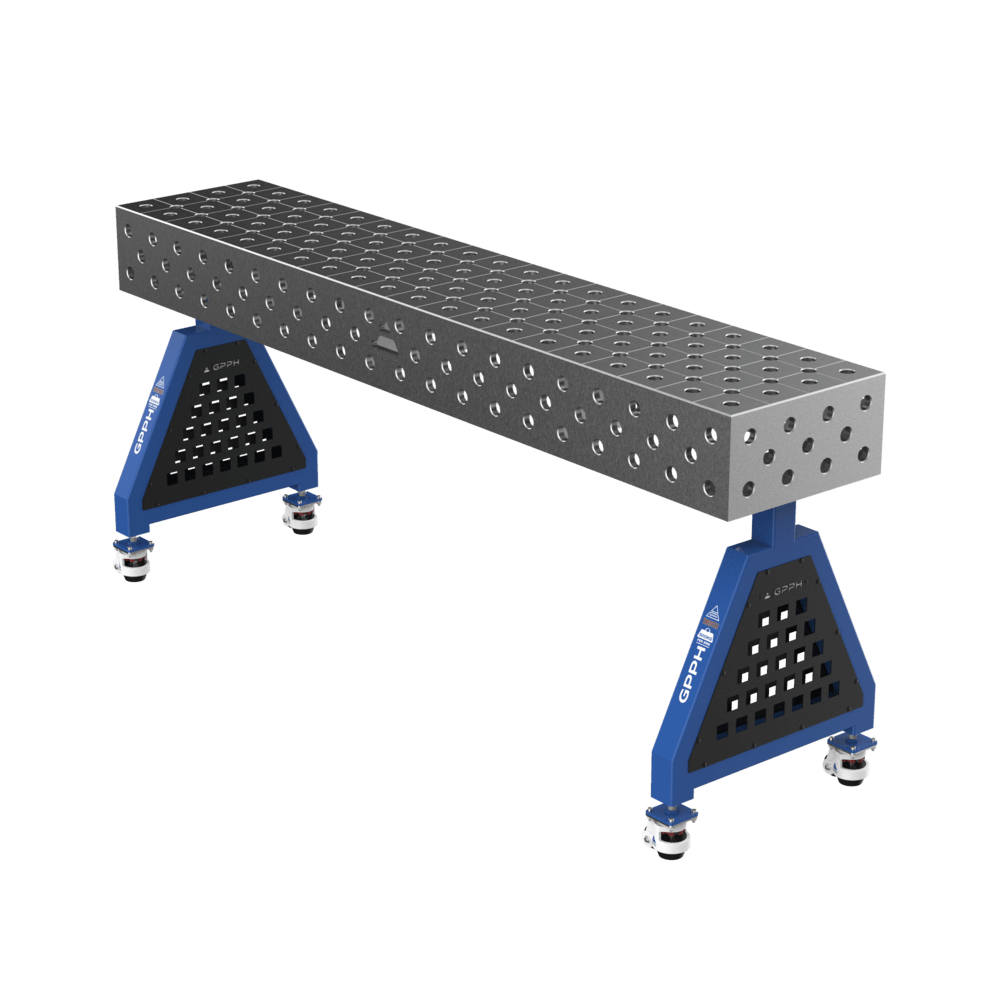

Zavarivačka potpora TRESTLE PLUS 2000x400x200 mm

Zavarivačka potpora TRESTLE - proširenje radnog mjesta i sigurno oslanjanje velikih obradaka

Podpora spawalnicza TRESTLE to narzędzie, które realnie zwiększa możliwości pracy na stole spawalniczym.

Možeš je koristiti kao produžetak radne ploče ili kao zasebnu radnu površinu kada radiš s dijelovima koji izlaze izvan obrisa zavarivačkog stola ili zahtijevaju dodatnu potporu. Tako ćeš lakše pozicionirati veće elemente, zadržati geometriju i pripremiti dijelove za zavarivanje bez potrebe za improviziranim podupiračima.

Konstrukcija i funkcionalnost

Radna ploha potpore ima krutu konstrukciju ojačanu rebrima, što pomaže održati stabilno oslanjanje pri radu s težim dijelovima.

TRESTLE pruža čvrstu bazu za montažu i zavarivanje - možeš na njega osloniti element, uskladiti ga s rasporedom na stolu i zadržati u tom položaju tijekom cijelog procesa.

Zavarivačka potpora odlično se pokazuje i kao stabilna platforma za montažne radove. Omogućuje udobno sastavljanje i podešavanje dijelova prije zavarivanja, osobito kada ti je potrebna dodatna radna površina uz stol.

U radnoj plohi izvedeni su montažni otvori, koji su obrađeni glodanjem i zakošeni. Alati se u njima sigurno oslanjaju, a montaža i demontaža odvijaju se glatko, bez zapinjanja.

Sustav otvora i varijante rada

Zavarivačka potpora TRESTLE dostupna je u nekoliko rasporeda, kako bi mogao odabrati izvedbu prema svojim potrebama:
- φ16 mm u dijagonalnoj mreži i φ28 mm u dijagonalnoj mreži - varijante praktične za veće konstrukcije, kada često radiš izvan središta stola,
- φ16 mm u mreži 50x50 mm - raspored koji daje gušće točke učvršćenja i olakšava rad kod čestog prekonfiguriranja radnog mjesta.

Svaka izvedba omogućuje udobno pozicioniranje alata i dijelova točno tamo gdje su ti potrebni - bez obzira na to stoji li zavarivačka potpora kao zasebno radno mjesto ili radi zajedno sa stolom.

Točnost radne plohe i otvora

Zavarivačka potpora izrađena je s preciznošću koja u praksi ima stvarno značenje:
- tolerancija ravnosti radne plohe po cijeloj površini ≤0,3 mm,
što osigurava ravnomjerno oslanjanje dijelova i olakšava zadržavanje traženih dimenzija tijekom montaže.

Montažni otvori izrađeni su s visokim stupnjem preciznosti:
- tolerancija otvora ±0,05 mm,
- u seriji ECO ±0,1 mm.
Zahvaljujući tome alati i klinovi sjedaju ravnomjerno, a podešenja se mogu ponoviti i na sljedećim projektima.

Radna skala

Na radnoj plohi nalazi se gravirana skala u mreži 100x100 mm.
Ona olakšava brzo međusobno pozicioniranje dijelova, prijenos mjera i kontrolu položaja tijekom montaže.

Primjena u radu

Zavarivačka potpora TRESTLE posebno se dobro pokazuje pri:

• rad s dugim i teškim dijelovima koji zahtijevaju oslanjanje izvan stola,
• montaži prostorno složenih konstrukcija, gdje su važni stalni referentni točkovi,
• proširenju radnog mjesta, kada ti je potrebna veća radna površina bez promjene stola,
• montažnim radovima, kada dijelovi moraju ležati stabilno prije zavarivanja.

Materijal i izrada

Zavarivačka potpora izrađena je od visokokvalitetnog čelika, što osigurava trajnost i pouzdan rad u svakodnevnoj primjeni.
Svaki primjerak prolazi kontrolu kvalitete, pa dobivaš alat s visokim standardom izrade i dugim vijekom trajanja.
