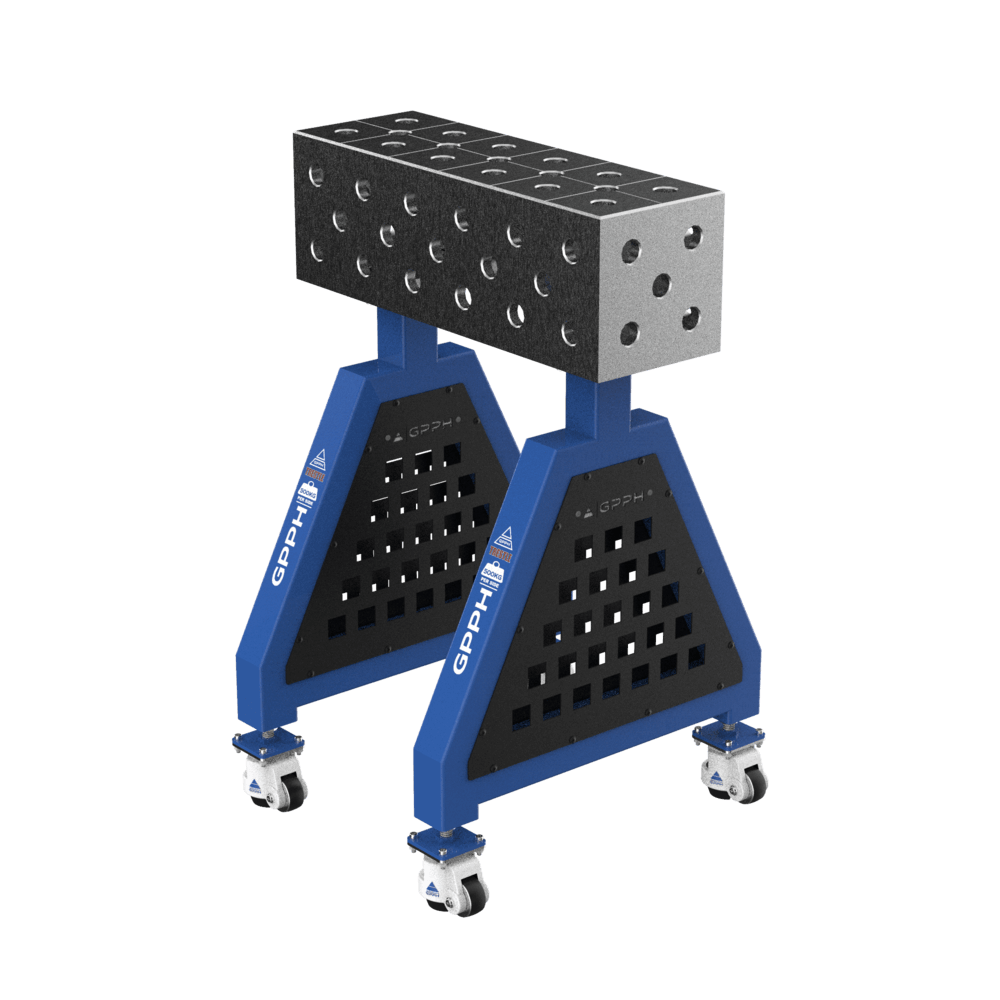

Schweißstütze TRESTLE EXPERT 600x200x200 mm

Schweißstütze TRESTLE - Erweiterung des Arbeitsplatzes und sichere Abstützung großer Werkstücke

Schweißstütze TRESTLE ist ein Werkzeug, das die Einsatzmöglichkeiten auf dem Schweißtisch deutlich erweitert.

Du kannst sie als Verlängerung der Tischplatte oder als separate Arbeitsfläche verwenden, wenn du mit Werkstücken arbeitest, die über den Rand des Tisches hinausragen oder eine zusätzliche Abstützung benötigen. So richtest du größere Bauteile leichter aus, hältst die Geometrie ein und bereitest Teile zum Schweißen vor, ohne provisorische Stützen einsetzen zu müssen.

Konstruktion und Funktionalität

Die Auflageplatte hat eine steife, mit Rippen verstärkte Konstruktion, was bei der Arbeit mit schwereren Werkstücken für eine stabile Abstützung sorgt.

TRESTLE bietet eine solide Basis für Montage und Schweißen - du kannst ein Bauteil darauf auflegen, es an das Setup auf dem Tisch anpassen und während des gesamten Prozesses in dieser Position halten.

Die Stütze eignet sich ebenfalls hervorragend als stabile Plattform für Montagearbeiten. Sie ermöglicht ein komfortables Vormontieren und Anpassen der Bauteile vor dem Schweißen, insbesondere wenn du zusätzliche Arbeitsfläche neben dem Tisch benötigst.

In der Platte befinden sich Montagebohrungen, die gefräst und angefast sind. Die Werkzeuge sitzen sicher, und die Montage sowie Demontage verläuft reibungslos und ohne Verklemmen.

Lochsystem und Arbeitsvarianten

Die TRESTLE-Stützen sind in mehreren Ausführungen erhältlich, damit du die passende Variante für deine Anforderungen wählen kannst:
- φ16 mm im diagonalen Raster und φ28 mm im diagonalen Raster - Varianten, die sich bei größeren Konstruktionen bewähren, bei denen du häufig außerhalb der Tischmitte arbeitest,
- φ16 mm im 50x50 mm Raster - ein Layout mit engeren Spannpunkten, das die Arbeit bei häufigem Umrüsten des Arbeitsplatzes erleichtert.

Jede Ausführung ermöglicht es dir, Werkzeuge und Werkstücke genau dort bequem zu positionieren, wo du sie brauchst - ganz gleich, ob die Stütze als eigenständiger Arbeitsplatz genutzt wird oder zusammen mit dem Tisch arbeitet.

Genauigkeit der Platte und der Bohrungen

Die Stütze wird mit einer Genauigkeit gefertigt, die sich in der Praxis bemerkbar macht:
- Ebenheitstoleranz der Platte über die gesamte Fläche ≤0,3 mm,
was eine gleichmäßige Auflage der Werkstücke gewährleistet und das Einhalten der geforderten Maße während der Montage erleichtert.

Die Montagebohrungen werden mit hoher Präzision gefertigt:
- Bohrungstoleranz ±0,05 mm,
- in der Serie ECO ±0,1 mm.
Dadurch sitzen Werkzeuge und Stifte gleichmäßig, und die Einstellungen sind bei Folgeprojekten reproduzierbar.

Arbeitsmaßskala

Auf der Platte befindet sich eine gravierte Skala im 100x100 mm Raster.
Sie erleichtert das schnelle Ausrichten der Werkstücke zueinander, das Übertragen von Maßen und die Lagekontrolle während der Montage.

Einsatz in der täglichen Arbeit

Die TRESTLE-Stütze bewährt sich besonders bei:

• Arbeiten mit langen und schweren Werkstücken, die eine Abstützung außerhalb des Tisches erfordern,
• der Montage von räumlichen Konstruktionen, bei denen feste Bezugspunkte wichtig sind,
• Erweiterung des Arbeitsplatzes, wenn du mehr Arbeitsfläche benötigst, ohne den Tisch zu wechseln,
• Montagearbeiten, bei denen die Werkstücke vor dem Schweißen stabil aufliegen müssen.

Material und Ausführung

Die Stütze besteht aus hochwertigem Stahl, der Langlebigkeit und zuverlässige Leistung im täglichen Einsatz gewährleistet.
Jedes Exemplar durchläuft eine Qualitätskontrolle, sodass du ein Werkzeug mit hohem Fertigungsstandard und langer Lebensdauer erhältst.
