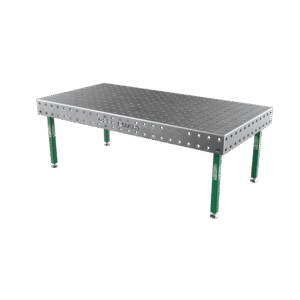

Masă de sudură SMART 15 mm – 2400 x 1200 mm

Descriere

Masă de sudură SMART 15mm 2400×1200 mm – suprafață mare de lucru pentru construcții de mari dimensiuni

Ramele mai mari și construcțiile dezvoltate în două direcții necesită spațiu atât pentru piesa propriu-zisă, cât și pentru un sistem de fixare extins. La SMART 15mm 2400×1200 mm, acest spațiu este asigurat de un blat de sudură din oțel S355J2+N cu grosimea de 15 mm, susținut de un sistem de rigidizare și echipat cu găuri de montaj și o scală gravată.

Suprafață de 2400×1200 mm pentru elemente de dimensiuni mai mari

Pe suprafața de 2400×1200 mm pot fi amplasate rame mai mari, cadre, porți, balustrade, profile mai lungi și ansambluri sudate extinse împreună cu punctele de sprijin necesare. Lungimea de 2400 mm reduce necesitatea deplasării frecvente a elementelor longitudinale în etapele succesive ale lucrului.

Lățimea de 1200 mm oferă spațiu pentru piesă, cleme, colțare și elemente de oprire. De asemenea, facilitează pregătirea construcțiilor dezvoltate în mai multe direcții, care pe o suprafață mai îngustă ar necesita schimbări mai frecvente de poziție.

Pentru lucrări mai mari și mai variate, suprafața de 2400×1200 mm oferă spațiul necesar pentru desfășurarea mai multor etape de pregătire a construcției la un singur post de lucru. Atunci când se alege un blat pentru masa de sudură cu aceste dimensiuni, pe lângă spațiul ocupat de construcție trebuie luat în considerare și locul necesar pentru elementele de fixare și manipularea comodă a piesei.

Blat cu grosimea de 15 mm din oțel S355J2+N

Suprafața de lucru este realizată sub forma unei plăci din oțel S355J2+N cu grosimea de 15 mm. Dimensiunile sale permit pregătirea unor elemente mai mari și a unor configurații de fixare mai extinse, fără concentrarea întregului echipament într-o singură zonă.

Sub placă se află o rețea de nervuri care consolidează construcția și susține transferul sarcinilor distribuite uniform. În cazul pieselor lungi și late, acest lucru este important din cauza numărului de puncte utilizate pentru sprijinire, poziționare și fixare.

Fiecare gaură este frezată și teșită. Această prelucrare a marginilor facilitează introducerea bolțurilor, montarea clemelor și schimbarea poziției colțarelor și elementelor de oprire între etapele succesive ale lucrării.

GPPH recomandă: planificați pe suprafața de 2400×1200 mm nu doar conturul construcției care urmează să fie realizată, ci și poziția punctelor de sprijin, a elementelor de poziționare și a clemelor. Apoi planificați spațiul de circulație din jurul mesei, astfel încât formatul mai mare să nu limiteze accesul operatorului la punctele esențiale de lucru.

Găuri de montaj pe suprafața de 2400×1200 mm

SMART 15mm 2400×1200 mm este disponibil în două sisteme de găuri: Ø16 sau Ø28. Punctele de montaj pot fi dispuse într-o rețea de 100×100 mm sau în configurație diagonală, în funcție de configurația aleasă.

Alegerea dintre variantele disponibile trebuie să se bazeze pe compatibilitatea cu bolțurile, clemele, colțarele și celelalte scule utilizate. Astfel pot fi folosite dispozitive destinate sistemului corespunzător și pot fi realizate configurații de fixare adaptate unor construcții specifice.

Pe suprafața de 2400×1200 mm, punctele de sprijin și fixare pot fi amplasate la distanțe mai mari. Acest lucru oferă spațiul necesar pentru stabilizarea profilelor lungi, ramelor late și ansamblurilor formate din mai multe piese.

Pe ambele laturi ale suprafeței de lucru sunt disponibili și pereți laterali cu două rânduri de găuri. Aceștia formează o zonă suplimentară de fixare pentru piese verticale, suporturi și elemente care depășesc conturul superior al mesei.

Capacitatea de încărcare a mesei de sudură SMART 15mm

Condiția pentru utilizarea capacității maxime de încărcare a mesei SMART 15mm 2400×1200 mm este distribuirea uniformă a greutății. În această configurație, sarcina admisibilă pentru întregul post de lucru este de 2500 kg.

Scală gravată pe blatul de 2400×1200 mm

Pe suprafața mare de lucru, operatorul poate utiliza o scală gravată de 100×100 mm. Marcajele organizează spațiul de lucru și facilitează amplasarea inițială a profilelor lungi, ramelor late și elementelor care necesită menținerea unor distanțe determinate.

În cazul ansamblurilor realizate în mod repetitiv, poziția piesei și a dispozitivelor poate fi raportată la marcajele care rămân pe suprafața blatului. Acest lucru permite pregătirea mai rapidă a următoarei configurații, fără a fi necesară stabilirea din nou, de la zero, a fiecărui punct de poziționare și fixare.

Scala servește drept ajutor pentru organizarea poziționării construcției. Pentru verificarea precisă a dimensiunilor și geometriei acesteia sunt în continuare necesare instrumente de măsurare adecvate.

Planeitatea blatului după nivelarea corectă

După amplasarea SMART 15mm 2400×1200 mm în locul final de lucru, întregul blat trebuie să se încadreze în toleranța declarată de planeitate de ≤0,3 mm. Pentru atingerea acestei valori, postul trebuie nivelat corect.

În cazul formatului de 2400×1200 mm, verificarea trebuie să cuprindă diferite zone și direcții ale suprafeței de lucru. Reglarea corectă ajută la poziționarea repetabilă a pieselor mai mari. Mutarea mesei într-un alt loc de lucru necesită o nouă verificare și, dacă este necesar, corectarea nivelării.

Parametrii mesei de sudură SMART 15mm 2400×1200 mm

• suprafață de lucru 2400×1200 mm,
• format mare pentru construcții mai lungi și mai late,
• blat din oțel S355J2+N cu grosimea de 15 mm,
• capacitate maximă de încărcare de 2500 kg cu greutatea distribuită uniform,
• construcție ranforsată cu nervuri de rigidizare,
• sistem de găuri Ø16 sau Ø28,
• rețea de găuri 100×100 mm sau configurație diagonală,
• găuri de montaj frezate și șanfrenate,
• scală gravată de 100×100 mm,
• două rânduri de găuri în pereții laterali,
• toleranță de planeitate ≤0,3 mm după nivelarea corectă,
• posibilitatea de a modifica dispunerea dispozitivelor,
• suprafață care permite utilizarea mai multor puncte de sprijin și fixare.

SMART 15mm 2400×1200 mm oferă spațiul necesar pentru poziționarea construcțiilor mai mari împreună cu un sistem extins de fixare. Planificați un post de lucru cu o suprafață de 2400×1200 mm dacă doriți să deplasați mai rar piesele lungi și late între etapele succesive ale lucrării.

Întrebări frecvente

Ce construcții pot fi pregătite pe masa de sudură SMART 15mm 2400×1200 mm?

Formatul mare este potrivit pentru rame mai mari, cadre, porți, balustrade, profile lungi și ansambluri care necesită mai multe puncte de sprijin și fixare.

Cum reduce suprafața de 2400×1200 mm necesitatea deplasării piesei?

Lungimea și lățimea blatului permit amplasarea unei părți mai mari a construcției împreună cu dispozitivele la un singur post de lucru. Astfel, poate fi necesară deplasarea piesei mai rar între etapele succesive de pregătire și sudare.

La ce servesc găurile din pereții laterali ai mesei?

Cele două rânduri de găuri laterale oferă puncte de montaj suplimentare pentru suporturi, elemente verticale și părți ale construcțiilor spațiale. Acestea permit utilizarea pentru fixare nu doar a suprafeței superioare a mesei.
