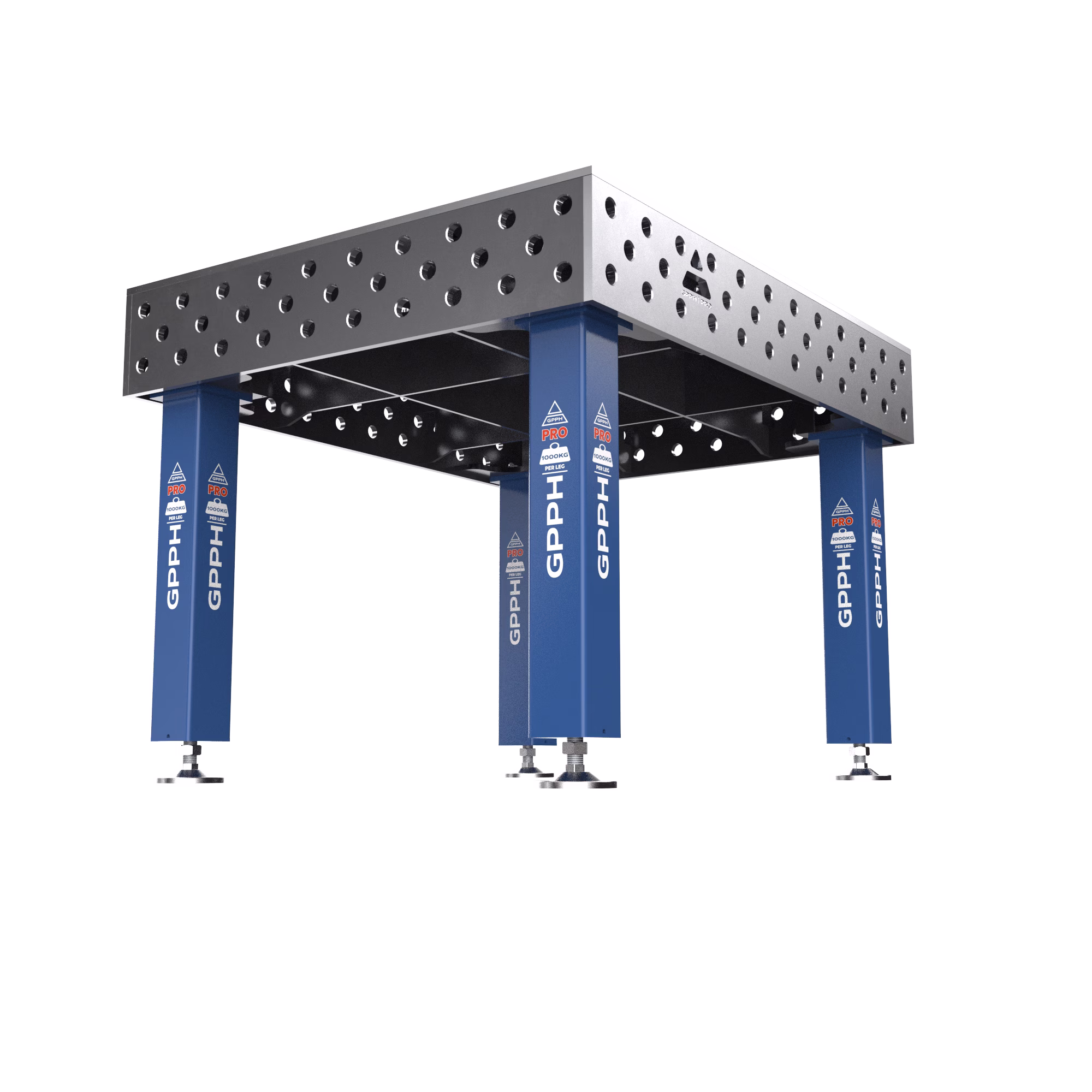

Hegesztőasztal PRO 15 mm – 1200 x 1000 mm

Leírás

Hegesztőasztal PRO 1200x1000mm – sokoldalú méret műhelymunkákhoz

Hegesztőasztal PRO 1200x1000mm a GPPH márkától 15mm vastag S355J2+N acélból készült, bordákkal megerősített munkalappal rendelkezik, amelynek síklapúsági tűrése ≤0,15mm. Olyan esetekben ideális, amikor egy közepes méretű szerkezethez egyszerre van szükség helyre a munkadarab, az alátámasztási pontok és a több oldalról elhelyezett rögzítőszerszámok számára.

1200x1000mm-es munkafelület sokoldalú műhelymunkákhoz

Az 1200x1000mm-es méret nagyobb szabadságot biztosít, mint a kompakt változatok, ugyanakkor kevesebb helyet foglal, mint a nagyméretű szerkezetekhez tervezett asztalok. A munkafelület jól használható közepes méretű keretekhez, alapokhoz, vázszerkezetekhez, konzolokhoz és olyan összeállításokhoz, amelyeknél több elemet kell egyetlen munkafolyamat során pozicionálni.

Az 1200mm-es hossz helyet biztosít a hosszúkás profilok elhelyezéséhez, míg az 1000mm-es szélesség lehetővé teszi a rögzítőelemek kényelmes elrendezését a munkadarab mindkét oldalán. Ezeknek az arányoknak köszönhetően a munkalap nem korlátozza a munkát egyetlen irányra, így hosszúkás szerkezetekhez és kompaktabb geometriákhoz egyaránt használható.

Az 1200x1000mm-es hegesztőasztal-lap jól használható fő munkaállomásként egy különböző típusú munkákat végző műhelyben. A nagyobb felület lehetővé teszi, hogy a szerszámok egy része a munkalapon maradjon anélkül, hogy az összeszerelés következő szakaszaiban folyamatosan helyet kellene felszabadítani.

S355J2+N acél és a PRO munkalap merev szerkezete

A PRO 1200x1000mm-es munkafelület 15mm vastag S355J2+N acélból készül. A munkalap merevségét az alatta található bordázott szerkezet támogatja, ami fontos az elemek leszorításakor és a rögzítőszerszámok munkaállomás különböző részein történő elhelyezésekor.

A munkafelület maximális síklapúsági eltérése ≤0,15mm. Ennek köszönhetően az 1200mm-es hossz és az 1000mm-es szélesség egyaránt sík alapként használható közepes méretű keretek, alapok és egyéb munkadarabok pozicionálásakor.

• a furatok mart és élletört kialakítást kapnak, amely megkönnyíti a rendszerhez tartozó szerszámok használatát,
• ±0,05mm a furatok gyártási tűrése, amely fontos a szerszámok pozíciójának pontos megismétléséhez,
• a felületen gravírozott 100x100mm-es rács található, amely segít meghatározni a profilok és a referenciapontok egymáshoz viszonyított helyzetét,
• a további merevséget a munkalap alatt elhelyezett bordás megerősítés biztosítja,
• a lábakhoz használt profil keresztmetszete 100x100x4mm,
• egy alátámasztási pont deklarált teherbírása 1000kg, ezért a tömeget megfelelően kell elosztani a szerkezeten.

A GPPH javaslata: A legfontosabb rögzítési pontok koordinátáinak rögzítése a gravírozott 100x100mm-es rácshoz viszonyítva megkönnyíti a további azonos munkadarabok elkészítését. A következő darabnál a konfiguráció újra létrehozható anélkül, hogy minden egyes pontot ismét az alapoktól kellene meghatározni.

Az asztal maximális teherbírása akár 4000kg

A PRO 1000x600mm kompakt méretei nem jelentenek korlátozást a teherbírás szempontjából. Az asztal 4 darab, 100x100x4mm profilból készült lábon áll, amelyek egyenként akár 1000kg teherbírást biztosítanak. Megfelelő és egyenletes terheléselosztás mellett az asztal maximális teherbírása akár 4000kg.

Ez lehetővé teszi, hogy a kompakt munkafelület nehéz munkadarabokkal és szerkezetekkel végzett munkához is használható legyen, feltéve, hogy azok tömege megfelelően oszlik el a munkalapon és az alátámasztási pontokon.

A PRO 1200x1000mm hegesztőasztal műszaki adatai

• munkalap méretei: 1200x1000mm – sokoldalú munkafelület közepes méretű keretekhez, alapokhoz és vázszerkezetekhez,
• munkalap vastagsága: 15mm – stabil alap a mindennapi hegesztési és szerelési munkákhoz,
• anyag: S355J2+N acél – a PRO sorozatban alkalmazott szerkezeti anyag,
• síklapúsági tűrés: ≤0,15mm – pontos felület a teljes munkaterületen,
• furatok: mart és élletört – kényelmesebb használat rögzítőszerszámokkal,
• furatok gyártási tűrése: ±0,05mm – a szerszámok megismételhető pozicionálása,
• gravírozott beosztás: 100x100mm – segítséget nyújt a munkadarabok pozicionálásában és beállításuk ellenőrzésében,
• megerősítés: bordarendszer a munkalap alatt – támogatja a szerkezet merevségét,
• lábprofil: 100x100x4mm – stabil alap a munkaállomás számára,
• teherbírás: 1000kg lábanként – nehezebb elemekkel is lehet dolgozni egyenletes terheléselosztás mellett.

Az 1200x1000mm-es munkafelület a nagyobb hosszúságot olyan szélességgel kombinálja, amely lehetővé teszi a rögzítőszerszámok kényelmes elhelyezését a szerkezet körül. Közepes méretű keretekhez, alapokhoz és különféle szerelési feladatokhoz a PRO 1200x1000mm sokoldalú munkaállomás-méretet kínál.

Gyakran ismételt kérdések

Használható a PRO 1200x1000mm fő asztalként különböző műhelymunkákhoz?

A méret 1200mm-es hosszúságot 1000mm-es szélességgel kombinál, így hosszúkás elemekkel és kompaktabb szerkezetekkel egyaránt lehet dolgozni.

Hogyan használható a gravírozott 100x100mm-es rács sorozatgyártás során?

A referenciapontok helyzete meghatározható a gravírozott 100x100mm-es beosztáshoz viszonyítva, és ugyanezek az értékek felhasználhatók a további ismétlődő munkadarabok előkészítésekor.

Hogyan kell értelmezni az 1000kg-os lábankénti teherbírást?

Az 1000kg-os érték egyetlen asztallábra vonatkozik, a tényleges terhelést pedig megfelelően kell elosztani a szerkezet alátámasztási pontjai között.
