TABLES DE SOUDURE - TRADITIONNELLES

PRO, PLUS et ECO

TABLES DE SOUDURES TRADITIONNELLES GPPH sont disponibles en trois séries : PRO, PLUS et ECO. Chacune d’elles est disponible jusqu’en 10 versions dimensionnelles.

Vous les utiliserez partout où la précision à la soudure est demandée. Vous pouvez l'utiliser à la soudure manuelle ou robotisée. Vos constructions seront enfin réalisées avec précision, sans retouches inutiles!
Elles permettent également un travail ergonomique et rapide, tout en conservant la précision et la répétabilité des structures réalisées. Toutes les tables sont disponibles en versions avec les pieds sur socle ou avec les pieds sur roulettes - c’est à vous de choisir!

En fonction de vos préférences, vous pouvez choisir les Tables de Soudure PRO, PLUS et ECO à systèmes de trous:

  • Φ 28 mm à grillage de 100x100 mm
  • Φ 28 mm à grillage diagonal
  • Φ 16 mm à grillage de 100x100 mm
  • Φ 16 mm à grillage diagonal
  • Φ 16 mm à grillage 50x50 mm
Une structure de démonstration assemblée sur la table de soudage traditionnelle PRO.

CARACTÉRISTIQUE

Les tables sont fabriquées en matériau S355J2+N conformément à la norme ISO 2768-1. Chaque plan de travail de la table a une échelle gravée. L'échelle gravée est constituée de lignes verticales et horizontales dans un grillage de 100x100 mm. Elle est un point de référence lors de la construction de structures et lors du montage d'outils. À l'aide des outils de mesure, vous pourrez positionner correctement votre structure pour obtenir les dimensions nécessaires.

Toutes les tables ont des nervures denses, ce qui assure une surface de travail parfaitement plane. Les nervures sont espacées tous les 400 mm environ. La base massive et rigide du plan de travail de la table garantit la plus grande stabilité pendant l'utilisation et la protection contre la déformation. Les parois latérales des tables ont une hauteur de 200 mm et une tolérance de déviation de ±0,3°.

TABLES DE SOUDURE - TRADITIONNELLES

Paramètres techniques des tables de soudage traditionnelles

Les tables de soudure des séries PRO, PLUS et ECO sont disponibles en dimensions : 3000x1480 mm, 2400x1200 mm, 2000x1000 mm, 1500x1480 mm, 1500x1000 mm, 1200x1200 mm, 1200x1000 mm, 1200x800 mm, 1000x1000 mm, 1000x600 mm.
*La table de soudage GPPH 3000x1480mm se compose de deux tables de 1500x1480mm, reliées par des boulons de liaison fournis.

Consultez le tableau ci-dessous pour connaître les différences entre les séries de tables de soudure GPPH :



Parameter

SÉRIE
ECO

SÉRIE
PLUS

SÉRIE
PRO

Tolérance de planéité de la table (de l’ensemble du plan de travail)*

±0,5 mm ±0,3 mm ±0,3 mm

3 rangées de trous dans la paroi latérale

Épaisseur du plan de travail de la table

8 mm 12 mm 15 mm

Trous chanfreinés / fraisés

Trous chanfreinés d’en bas

Tolérance d’exécution de trou

±0,1 mm ±0,05 mm ±0,05 mm

Profilé de pieds

60x60x4 mm 80x80x4 mm 100x100x4 mm

Charge

250 kg/poied 500 kg/poied 700 kg/poied

Capacité de charge totale d’une table à 4 pieds

1000 kg 2000 kg 2800 kg

Capacité de charge totale d’une table à 6 pieds

1500 kg 3000 kg 4200 kg

Capacité de charge totale d’une table à 8 pieds

2000 kg 4000 kg 5600 kg

Bord du plateau de table fraisé

Quantité de versions dimensionnelles

10 versions 10 versions 10 versions
*à condition que la table soit correctement mise à niveau.

ACCESSOIRES

équipement de table indispensable

Pour travailler sur les Tables de Soudure de la série BASIC, vous utiliserez les outils fraisés de la série PLUS. Grâce à eux, vous pouvez réaliser avec précision n'importe quelle structure plate 2D et structure spatiale 3D. Et tout cela en beaucoup moins de temps !

En utilisant des outils fraisés, vous créerez un environnement de travail approprié et facile à réaliser des structures planes et spatiales reproductibles. Découvrez nos propositions d'ensembles d'outils prêts à l'emploi de la série PLUS :

Ensemble D`Outilss PLUS
ACCESSOIRES
ACCESSOIRES
ACCESSOIRES
ACCESSOIRES
ACCESSOIRES
ACCESSOIRES

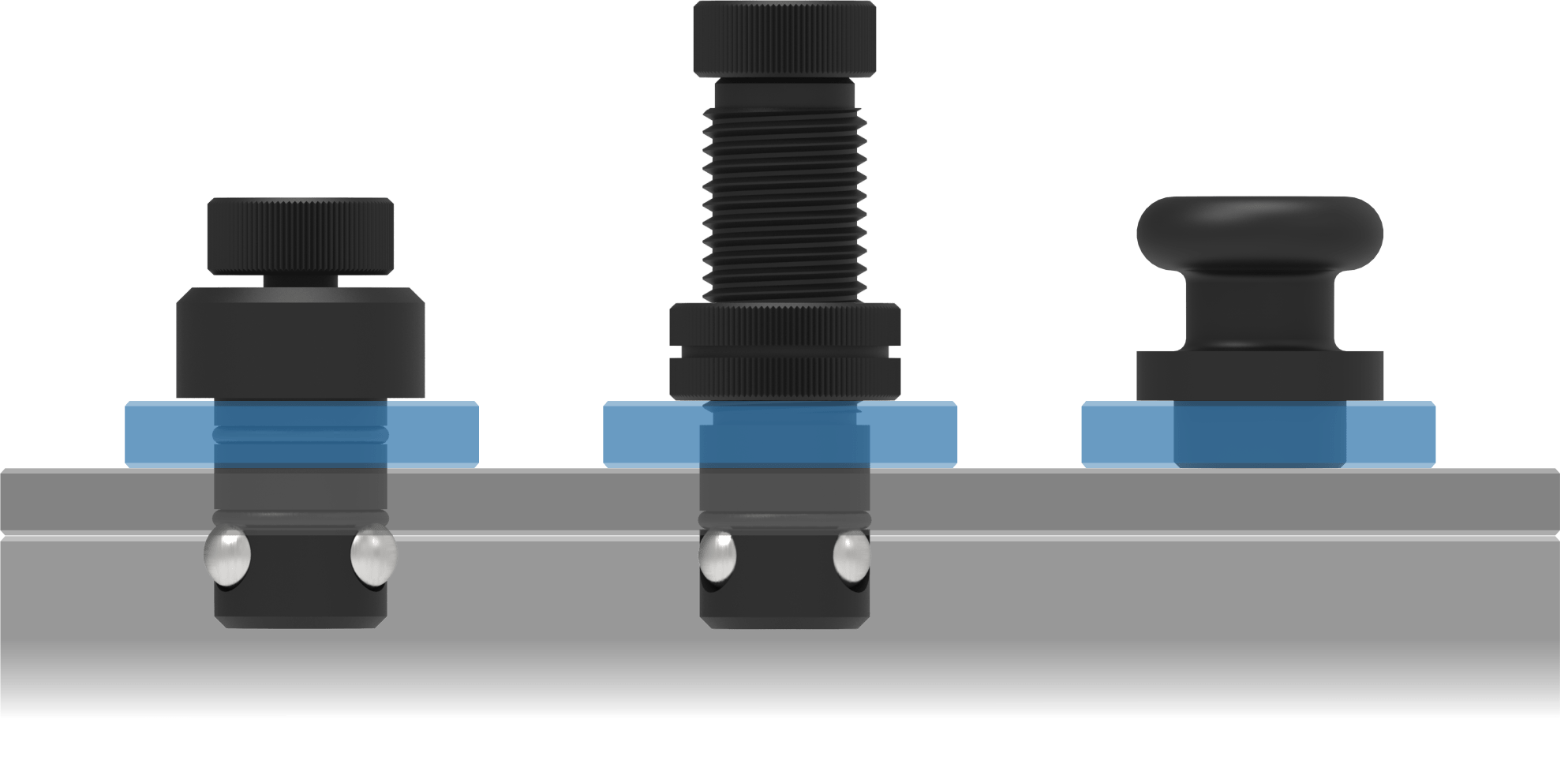

GOUPILLES

Les goupilles permettent une installation rapide et sûre des outils. Grâce à eux, vous pouvez facilement créer des équipements pour souder même les structures spatiales les plus complexes. La possibilité de combiner des outils non seulement avec le plateau de table, mais également entre eux, offre des possibilités illimitées.

Les goupilles permettent une installation rapide et sûre des outils entre eux et au plateau de table. Pour la Table de Soudure BASIC, il existe des goupilles magnétiques, des goupilles de montage rapide classiques et des goupilles UNI avec réglage de montage rapide.

Vous pouvez les utiliser pour assembler des outils entre eux lors de la soudure de structures spatiales 3D.

    Vérifiez ce que vous allez utiliser pour chacune des goupilles :
  • Classiques - vous les utiliserez pour assembler des outils avec la table ou des outils entre eux.
  • UNI - ce type de goupilles peut être utilisé pour différentes épaisseurs d'outils du système actuellement utilisé et pour fixer trois outils en un point en même temps. De plus, vous pouvez les utiliser pour soutenir la structure que vous soudez.
  • Magnétiques - elles augmentent l'utilisation des outils et de la table par la possibilité de les fixer à n'importe quel endroit, pas seulement dans les trous de la table. Un avantage supplémentaire est la possibilité de saisir des structures légères pour une fixation ultérieure avec des outils.

Classiques

Classiques

UNI

UNI

Magnétiques

Magnétiques
Classiques
UNI
Magnétiques

CHARIOTS À OUTILS

L'ORDRE A DE L’IMPORTANCE

L’ordre a de l’importance ! Et notre chariot à outils vous aidera certainement à l'entretenir. Selon le nombre d'outils dont vous disposez, vous pouvez choisir un petit ou un grand chariot à outils.

Le grand chariot à outils GPPH accueillera un ensemble d'outils même pour les utilisateurs les plus exigeants ! Grâce à lui, le poste de travail deviendra ergonomique comme jamais auparavant, et les outils de GPPH seront organisés et toujours facilement accessibles.

D'autre part, l'un des nombreux avantages du petit chariot à outils est qu'il englobe la plupart des dimensions des tables de soudage GPPH, c'est pourquoi il n’occupe pas l'espace qui est si précieux dans chaque atelier, et tous les outils sont à la portée de la main pendant le travail !

CHARIOTS À OUTILS
CHARIOTS À OUTILS
CHARIOTS À OUTILS
CHARIOTS À OUTILS
CHARIOTS À OUTILS
CHARIOTS À OUTILS
CHARIOTS À OUTILS
CHARIOTS À OUTILS
CHARIOTS À OUTILS
