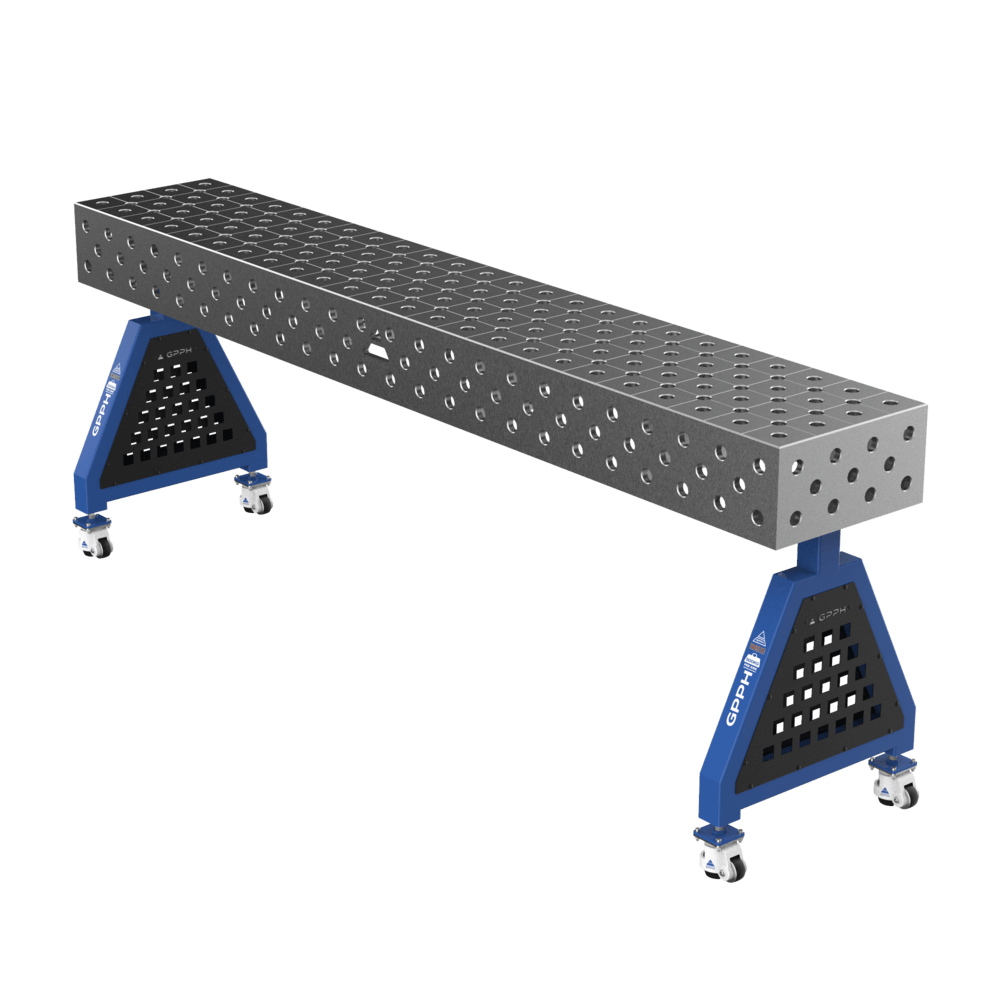

Support de soudage TRESTLE PLUS 2400 x 400 x 200 mm

Tréteau de soudage TRESTLE - extension du poste de travail et support sûr pour les grandes pièces

Tréteau de soudage TRESTLE est un outil qui augmente concrètement les possibilités de travail sur la table de soudage.

Vous pouvez l’utiliser comme rallonge de plateau ou comme surface de travail distincte lorsque vous travaillez avec des pièces qui dépassent le gabarit de la table ou nécessitent un soutien supplémentaire. Cela permet de positionner plus facilement des éléments de grande taille, de maintenir la géométrie et de préparer les pièces au soudage sans recourir à des supports provisoires.

Construction et fonctionnalité

Le plateau de support possède une structure rigide renforcée par des nervures, ce qui aide à maintenir un appui stable lors des travaux avec des pièces plus lourdes.

TRESTLE offre une base solide pour le montage et le soudage - vous pouvez y poser l’élément, l’ajuster à la configuration sur la table et le maintenir dans cette position pendant tout le processus.

Le support fonctionne également très bien comme plateforme stable pour les opérations de montage. Il permet d’assembler et d’ajuster confortablement les pièces avant le soudage, en particulier lorsque vous avez besoin d’une surface supplémentaire à côté de la table.

Le plateau est doté de trous de montage, usinés et chanfreinés. Les outils se positionnent fermement et les opérations de montage et démontage se font en douceur, sans blocage.

Système de trous et modes de travail

Les supports TRESTLE sont disponibles dans plusieurs configurations afin que vous puissiez choisir la version adaptée à vos besoins :
- φ16 mm en trame diagonale et φ28 mm en trame diagonale - versions pratiques pour les grandes structures, lorsque vous travaillez souvent en dehors du centre de la table,
- φ16 mm en trame 50x50 mm - configuration offrant des points de fixation plus rapprochés et facilitant le travail en cas de changements fréquents de configuration du poste.

Chaque version permet de positionner facilement les outils et les pièces exactement là où vous en avez besoin - que le support soit utilisé comme poste indépendant ou qu’il travaille en combinaison avec la table.

Précision du plateau et des trous

Le support est fabriqué avec une précision qui compte réellement sur le terrain:
- tolérance de planéité du plateau sur toute la surface ≤0,3 mm,
ce qui garantit un appui uniforme des pièces et facilite le maintien des cotes requises pendant le montage.

Les trous de montage sont réalisés avec une grande précision:
- tolérance des trous ±0,05 mm,
- pour la série ECO ±0,1 mm.
Cela garantit un appui uniforme des outils et des broches et des réglages reproductibles d’un projet à l’autre.

Échelle de travail

Sur le plateau se trouve une échelle gravée en trame 100x100 mm.
Elle facilite le positionnement rapide des pièces entre elles, le report des cotes et le contrôle de leur position pendant le montage.

Utilisation au travail

Le support TRESTLE est particulièrement adapté pour:

• le travail avec des pièces longues et lourdes qui nécessitent un appui en dehors de la table,
• le montage de structures tridimensionnelles où des points de référence fixes sont essentiels,
• extension du poste de travail lorsque vous avez besoin d’une surface de travail plus grande sans changer de table,
• travaux de montage où les pièces doivent reposer de manière stable avant le soudage.

Matériau et fabrication

Le support est fabriqué en acier de haute qualité, garantissant durabilité et fonctionnement fiable dans le travail quotidien.
Chaque pièce est soumise à un contrôle qualité, ce qui te permet de disposer d’un outil avec un haut niveau de finition et une longue durée de vie.
