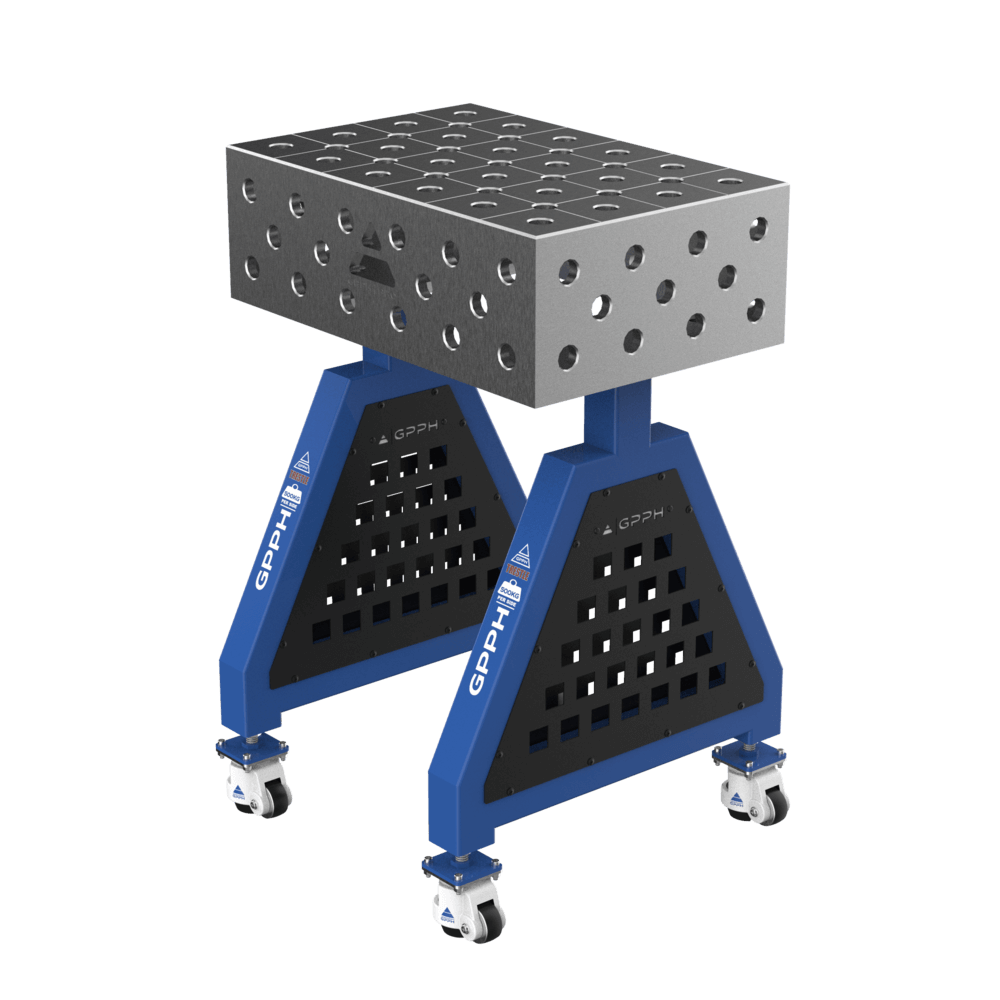

Soporte de soldadura TRESTLE PRO 600 x 400 x 200 mm

Caballete de soldadura TRESTLE - ampliación del puesto de trabajo y apoyo seguro para piezas de gran tamaño

Caballete de soldadura TRESTLE es una herramienta que aumenta de forma notable las posibilidades de trabajo en la mesa de soldadura.

Puedes utilizarla como prolongación del tablero o como superficie de trabajo independiente cuando trabajas con piezas que sobresalen del contorno de la mesa o que requieren un apoyo adicional. De este modo podrás colocar con mayor facilidad elementos de gran tamaño, mantener la geometría y preparar las piezas para la soldadura sin necesidad de soportes provisionales.

Construcción y funcionalidad

La superficie de apoyo tiene una estructura rígida reforzada con nervaduras, lo que ayuda a mantener un soporte estable al trabajar con piezas más pesadas.

TRESTLE ofrece una base sólida para el montaje y la soldadura - puedes apoyar en ella el elemento, ajustarlo a la disposición de la mesa y mantenerlo en esa posición durante todo el proceso.

El soporte también funciona muy bien como una plataforma estable para trabajos de montaje. Permite montar y ajustar cómodamente las piezas antes de la soldadura, especialmente cuando necesitas una superficie adicional junto a la mesa.

En la superficie se han realizado orificios de montaje, que están mecanizados y avellanados. Las herramientas se asientan con firmeza y el montaje y desmontaje se realiza de forma fluida, sin atascos.

Sistema de agujeros y variantes de trabajo

Los soportes TRESTLE están disponibles en varios patrones para que puedas elegir la versión que mejor se adapte a tus necesidades:
- φ16 mm en rejilla diagonal y φ28 mm en rejilla diagonal - versiones prácticas para estructuras grandes, donde a menudo trabajas fuera del centro de la mesa,
- φ16 mm en rejilla de 50x50 mm - disposición que ofrece puntos de fijación más densos y facilita el trabajo cuando el puesto se reconfigura con frecuencia.

Cada variante te permite colocar las herramientas y las piezas exactamente donde las necesitas, con total comodidad - tanto si el soporte funciona como puesto independiente como si trabaja junto con la mesa.

Precisión del tablero y de los orificios

El soporte está fabricado con una precisión que marca la diferencia en la práctica:
- tolerancia de planitud del tablero en toda la superficie ≤0,3 mm,
lo que garantiza un apoyo uniforme de las piezas y facilita mantener las dimensiones requeridas durante el montaje.

Los orificios de montaje se fabrican con una alta precisión:
- tolerancia de los orificios ±0,05 mm,
- en la serie ECO ±0,1 mm.
Gracias a ello, las herramientas y los pernos se asientan de forma uniforme y los ajustes se repiten con fiabilidad en los proyectos posteriores.

Escala de trabajo

En la superficie del tablero hay una escala grabada en una retícula de 100x100 mm.
Facilita el posicionamiento rápido de las piezas entre sí, la transferencia de medidas y el control de la posición durante el montaje.

Uso en el trabajo

El soporte TRESTLE resulta especialmente útil para:

• trabajos con piezas largas y pesadas que necesitan apoyo fuera de la mesa,
• el montaje de estructuras tridimensionales donde son importantes puntos de referencia fijos,
• ampliación del puesto de trabajo cuando necesitas una superficie de trabajo mayor sin cambiar la mesa,
• trabajos de montaje en los que las piezas deben apoyarse de forma estable antes de la soldadura.

Material y fabricación

El soporte está fabricado en acero de alta calidad, lo que garantiza durabilidad y un funcionamiento fiable en el trabajo diario.
Cada unidad pasa por un control de calidad, de modo que recibes una herramienta con un alto estándar de fabricación y una larga vida útil.
