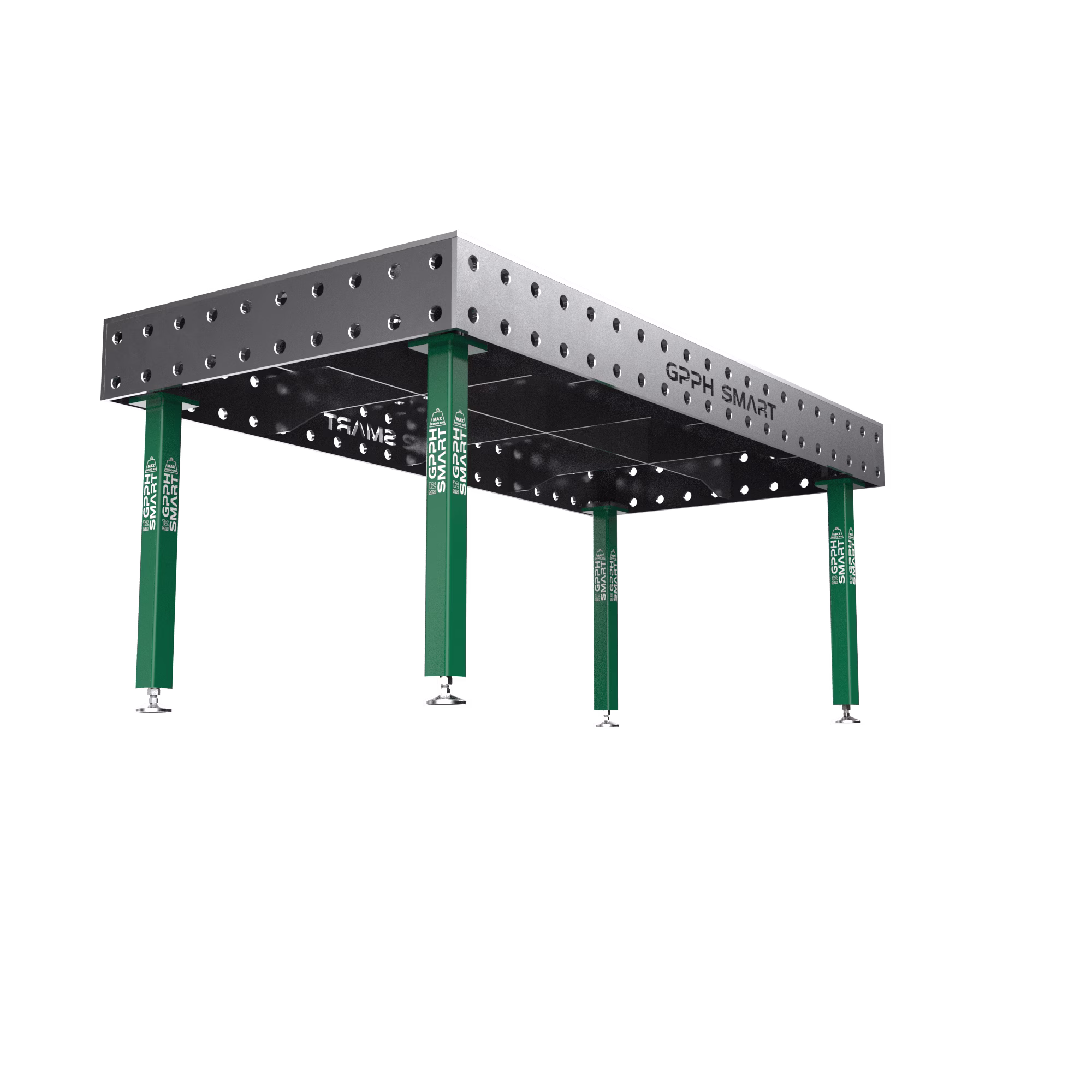

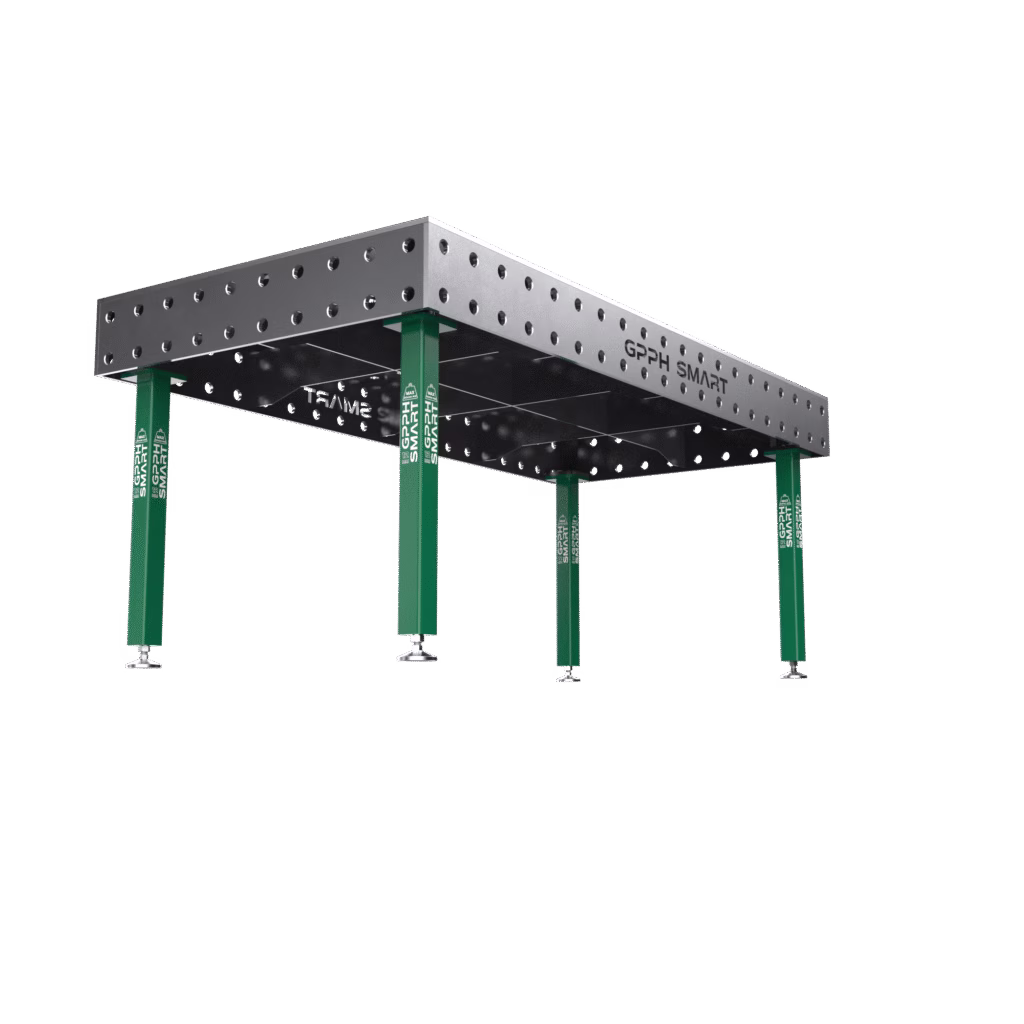

Schweißtisch SMART 12 mm – 2000x1000 mm

Opis

Schweißtisch SMART 12mm 2000x1000mm – zwei Meter lange Arbeitsfläche für längliche Konstruktionen

Das Hauptmerkmal des Schweißtisches GPPH SMART 12mm 2000x1000mm ist seine zwei Meter lange Arbeitsfläche, die Platz für Profile, Rahmen und Baugruppen bietet, die mehrere voneinander entfernte Auflagepunkte erfordern. Die Arbeitsfläche aus S355J2+N-Stahl wird durch Versteifungsrippen, gefräste und angefaste Bohrungen sowie eine eingravierte Skala zur Unterstützung der Arbeitsorganisation ergänzt.

2000x1000mm Arbeitsfläche für längere Bauteile

Die Tischplatte 2000x1000mm bietet 2m² Arbeitsfläche für längliche Rahmen, Geländer, Gestelle, Grundplatten und Konstruktionen aus längeren Profilen. Die Länge von 2000mm ermöglicht die Anordnung mehrerer Auflagepunkte, ohne das Werkstück während der einzelnen Arbeitsschritte häufig umsetzen zu müssen.

Die Breite von 1000mm ermöglicht es, den mittleren Bereich der Tischplatte bequem von beiden Längsseiten aus zu erreichen. Diese Proportionen eignen sich vor allem für Konstruktionen, die sich in eine Richtung erstrecken, und erfordern keine Vergrößerung der Arbeitsplatz-Tiefe auf die Abmessungen breiterer Tische.

Auf der Arbeitsfläche des SMART 12mm 2000x1000mm kann eine längere Konstruktion oder mehrere kleinere Bauteile entlang der Tischplatte vorbereitet werden. Die Nutzung des Arbeitsplatzes lässt sich an den aktuellen Auftrag und die gewählte Vorrichtungskonfiguration anpassen.

S355J2+N-Stahl und Unterstützung der zwei Meter langen Tischplatte

Für die Herstellung der Tischplatte wurde S355J2+N-Stahl verwendet, ihre Stärke beträgt 12mm. Die Oberfläche ist für das regelmäßige Positionieren, Fixieren und Verbinden von Bauteilen bei Schweiß- und Montagearbeiten vorgesehen.

Über die gesamte Länge der Tischplatte wird ihre Konstruktion durch ein System von Versteifungsrippen unterstützt. Dies ist besonders wichtig bei Werkstücken, die an weit auseinanderliegenden Punkten gespannt werden, sowie bei Rahmen, die den größten Teil der zwei Meter langen Arbeitsachse einnehmen.

GPPH empfiehlt: Bei Konstruktionen aus langen Profilen sollte der Tisch zunächst entlang der 2000mm Achse nivelliert und anschließend die Ausrichtung in Querrichtung überprüft werden. Die Kontrolle der Oberfläche an mehreren Punkten hilft dabei, die korrekte Geometrie des vorbereiteten Rahmens beizubehalten.

Montagebohrungen entlang der Konstruktion angeordnet

Ein langes Profil oder ein Rahmen kann an mehreren Abschnitten der 2000x1000mm Arbeitsfläche stabilisiert werden. Dafür dienen gefräste und angefaste Bohrungen, in denen Spanner, Winkel, Anschläge und andere passend ausgewählte Spannwerkzeuge eingesetzt werden können.

Anzahl und Position der Spannpunkte können an die Länge des jeweiligen Werkstücks angepasst werden. Kürzere Bauteile nehmen nur einen ausgewählten Bereich des Arbeitsplatzes ein, während ein längerer Rahmen näher an beiden Enden abgestützt und zusätzlich im mittleren Bereich gesichert werden kann.

SMART 12mm 2000x1000mm ist im System Ø16 oder Ø28 sowie mit einem 100x100mm Raster oder diagonalen Lochbild erhältlich. Die Wahl des Lochbildes kann an die Geometrie der gefertigten Werkstücke angepasst werden: Die 100x100mm Konfiguration sorgt für regelmäßige Abstände, während die diagonale Variante zusätzliche Punkte für das Spannen schräger Bauteile bietet.

Tragfähigkeit des Schweißtisches SMART 12mm

SMART 12mm 2000x1000mm bietet eine maximale Tragfähigkeit von 2000kg, bezogen auf den gesamten Tisch. Bei der Arbeit mit langen Bauteilen sollte die Last gleichmäßig entlang der Tischplattenoberfläche verteilt werden.

Eingravierte Skala entlang der 2000mm Arbeitsfläche

Entlang der zwei Meter langen Arbeitsfläche verläuft eine eingravierte 100x100mm Skala, die dabei hilft, die Position von Profilen, Rahmen und Vorrichtungselementen zu ordnen. Ein einheitliches Bezugssystem über die gesamte Tischplatte erleichtert die Kontrolle von Punkten, die weiter voneinander entfernt liegen.

Die Markierungen erleichtern auch die erneute Vorbereitung einer ähnlichen Konfiguration. Zuvor verwendete Positionen von Anschlägen, Winkeln und Bezugspunkten lassen sich leichter wiederfinden, ohne die gesamte Anordnung von Grund auf neu festlegen zu müssen.

Die Skala ist für das vorläufige Positionieren von Bauteilen vorgesehen, während die endgültigen Abmessungen und die Geometrie der Konstruktion mit geeigneten Messwerkzeugen überprüft werden sollten.

Seitenwände beim Spannen länglicher Bauteile

Zusätzliche Möglichkeiten zur Befestigung von Vorrichtungen befinden sich an den Seitenflächen des SMART 12mm. Die dort angeordneten zwei Reihen von Montagebohrungen können zum Abstützen von Profilenden, Positionieren vertikaler Bauteile und Vorbereiten räumlicher Konstruktionen genutzt werden.

Dank der seitlichen Spannpunkte dient die Länge von 2000mm nicht nur zum Zusammenbau flacher Rahmen. Das Werkstück kann in Bezug auf die Tischkante positioniert werden, und die Werkzeuge können entsprechend seiner Höhe und Geometrie ausgewählt werden.

Parameter des Schweißtisches SMART 12mm 2000x1000mm

• Arbeitsfläche 2000x1000mm, also 2m²,
• Tischplatte aus S355J2+N-Stahl mit einer Stärke von 12mm,
• Konstruktion verstärkt durch Versteifungsrippen,
• maximale Tragfähigkeit von 2000kg für den gesamten Tisch,
• Ebenheitstoleranz der Tischplatte ≤0,3mm nach korrekter Nivellierung,
• Lochsystem Ø16 oder Ø28,
• Lochraster 100x100mm oder diagonale Anordnung,
• gefräste und angefaste Montagebohrungen,
• eingravierte 100x100mm Skala,
• zwei Reihen von Bohrungen in den Seitenwänden,
• Beine aus 60x60x4mm Profil,
• Wahlmöglichkeit zwischen Beinen mit Stellfüßen oder Rollen,
• Kompatibilität mit den entsprechenden SMART- und PLUS-Werkzeugen.

Die zwei Meter lange Arbeitsfläche SMART 12mm 2000x1000mm bietet Platz für längliche Werkstücke und mehrere weit voneinander entfernte Spannpunkte. Wählen Sie diese Größe, wenn eine größere Arbeitslänge in Verbindung mit bequemem Zugang von beiden Seiten des Arbeitsplatzes im Vordergrund steht.

Häufig gestellte Fragen

Kann die 2m² große Arbeitsfläche zur Vorbereitung mehrerer Bauteile genutzt werden?
Ja. Auf der Tischplatte können mehrere kleinere Werkstücke angeordnet oder separate Arbeitsbereiche eingerichtet werden, wobei die Spannkonfiguration an die jeweilige Aufgabe angepasst wird.

Wie kann ein langes Profil auf dem SMART 12mm 2000x1000mm stabilisiert werden?
Die Länge von 2000mm ermöglicht es, Spannpunkte an mehreren Stellen anzuordnen, unter anderem näher an beiden Enden des Profils sowie in seinem mittleren Bereich.

Wozu dient die Skala auf der zwei Meter langen Tischplatte?
Die eingravierte 100x100mm Skala schafft klare Bezugspunkte, die die Anordnung der Werkstücke und die erneute Vorbereitung einer ähnlichen Arbeitskonfiguration erleichtern.
