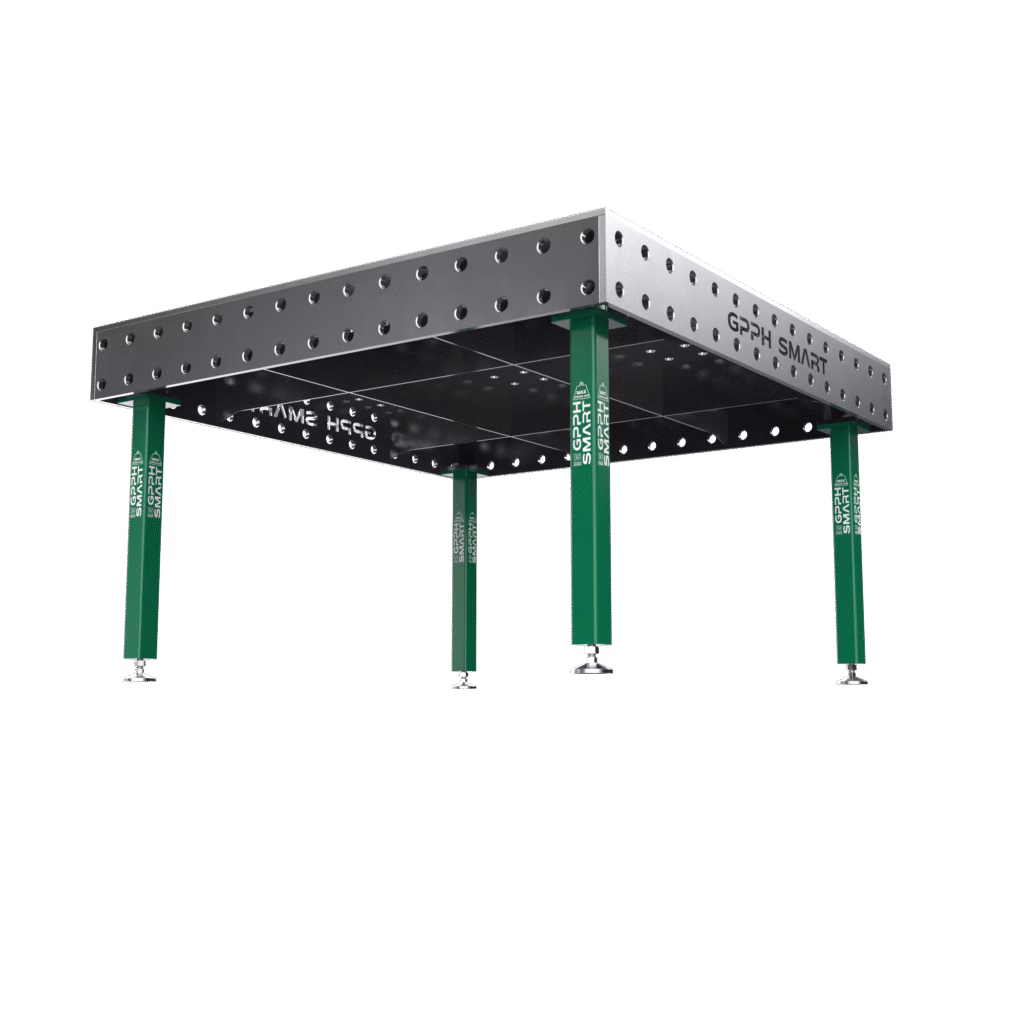

Zvárací stôl SMART 15mm – 1500x1480mm

Popis

Zvárací stôl SMART 15mm 1500×1480 mm – široká pracovná doska pre rozsiahle konštrukcie

Pri konštrukciách vyžadujúcich prístup z viacerých strán poskytuje SMART 15mm 1500×1480 mm takmer štvorcovú pracovnú plochu, na ktorej možno rozmiestniť obrobok, prípravky a ďalšie podperné body. Doska z ocele S355J2+N s hrúbkou 15 mm, rebrovanie a systém otvorov vytvárajú stabilnú základňu pre každodenné montážne a zváracie práce.

Pracovná plocha 1500×1480 mm na prácu z rôznych strán

Proporcje 1500×1480 mm dobrze odpowiadają szerokim ramom, konstrukcjom przestrzennym, podstawom, stelażom oraz zespołom wymagającym mocowania w wielu punktach. Powierzchnia zbliżona do kwadratu pozwala rozkładać elementy zarówno wzdłuż, jak i w poprzek stanowiska.

Tvar blízky štvorcu uľahčuje organizáciu práce, keď je ku konštrukcii potrebný prístup z viacerých strán. Na ploche možno vyčleniť miesto pre obrobok, dorazové prvky, svorky a ďalšie podpery. Pri širokých realizáciách by mala doska zváracieho stola zohľadňovať priestor, ktorý zaberajú všetky tieto prvky, nielen rozmery samotnej konštrukcie.

V dielni, ktorá vyrába stredne veľké konštrukcie, môže tento variant prevziať väčšinu každodenných prác spojených s polohovaním, upínaním a zváraním obrobkov. Väčšia hĺbka ponúka viac možností na umiestnenie obrobku než užší variant 1500×1000 mm, zároveň si však vyžaduje vhodné naplánovanie priestoru okolo pracoviska.

Doska s hrúbkou 15 mm z ocele S355J2+N

V modeli SMART 15mm plní úlohu základnej pracovnej plochy zváracia doska z ocele S355J2+N s hrúbkou 15 mm. Jej šírka uľahčuje prípravu dielov, ktoré vyžadujú rozmiestnenie upínacích bodov vo viacerých smeroch.

Tuhosť pracovnej plochy podporuje rebrovanie umiestnené pod ňou. Táto konštrukcia pomáha prenášať rovnomerne rozloženú hmotnosť na celý stôl, čo je obzvlášť dôležité pri širokých prvkoch podopretých a upevnených na viacerých miestach.

Otvory sú frézované a skosené, aby boli ich hrany pripravené na osádzanie čapov a prácu so svorkami, uholníkmi a dorazovými prvkami. Zmena polohy nástrojov umožňuje prispôsobiť pracovisko ďalším konštrukciám bez toho, aby bolo obmedzené na jediné usporiadanie.

GPPH radí: najprv určte, koľko priestoru zaberá kompletné pracovné usporiadanie – obrobok, podpery, svorky a polohovacie prvky. Pri formáte 1500×1480 mm naplánujte aj prístup zo strán, z ktorých bude operátor prvky upínať, kontrolovať rozmery a vykonávať zvary.

Montážne otvory na širokej pracovnej ploche

Na výber sú systémy otvorov Ø16 a Ø28, pričom upínacie body môžu tvoriť raster 100×100 mm alebo diagonálne usporiadanie. Vhodná konfigurácia závisí predovšetkým od kompatibility s používanými nástrojmi a spôsobu polohovania vyrábaných konštrukcií.

Široká pracovná plocha umožňuje rozmiestniť svorky, podpery a dorazové prvky vo viacerých smeroch. Vďaka tomu možno vytvárať upínacie zostavy prispôsobené rámom, základniam a priestorovým konštrukciám s rôznymi proporciami.

Ďalšie možnosti poskytujú bočné steny vybavené dvoma radmi otvorov. Možno ich využiť pri upevňovaní konzol, zvislých častí a prvkov presahujúcich horný obrys pracovnej plochy.

Nosnosť zváracieho stola SMART 15mm

Pre formát SMART 15mm 1500×1480 mm je maximálne zaťaženie 2500 kg, pokiaľ je hmotnosť rovnomerne rozložená. Tento parameter umožňuje pripravovať aj ťažšie rámy a zostavy, ak ich rozmery zodpovedajú dostupnej pracovnej ploche.

Gravírovaná stupnica na doske 1500×1480 mm

Systém gravírovaných označení 100×100 mm usporadúva širokú pracovnú plochu a uľahčuje orientačné rozmiestňovanie prvkov v rôznych smeroch. Operátor tak získava stále referenčné body užitočné pri nastavovaní rámov, profilov a základných bodov.

Ak sa tá istá konštrukcia vracia do výroby, gravírovanie uľahčuje nájdenie oblastí pracovnej plochy, ktoré boli predtým použité na polohovanie obrobku, svoriek a podpier. V kombinácii so systémom otvorov zjednodušuje prípravu ďalšieho pracoviska podľa už overeného rozmiestnenia.

Označenia neslúžia ako konečný kontrolný nástroj. Presnosť rozmerov a geometriu pripravenej konštrukcie je potrebné overiť vhodnými meracími nástrojmi.

Rovinnosť dosky po správnom vyrovnaní

Deklarovaná tolerancia rovinnosti povrchu SMART 15mm je ≤0,3 mm na celej doske. Jej zachovanie si vyžaduje správne vyrovnanie stola po jeho umiestnení na miesto určené na prácu.

Vzhľadom na rozmery 1500×1480 mm je vhodné kontrolu vykonať pozdĺžne, priečne a aj po uhlopriečkach pracovnej plochy. Správne nastavenie podporuje opakovateľné polohovanie širokých obrobkov. Po premiestnení stola je potrebné vyrovnanie znovu skontrolovať.

Parametre zváracieho stola SMART 15mm 1500×1480 mm

• pracovná plocha 1500×1480 mm,
• takmer štvorcový formát uľahčujúci prácu z rôznych strán,
• doska z ocele S355J2+N s hrúbkou 15 mm,
• maximálna nosnosť 2500 kg pri rovnomernom rozložení hmotnosti,
• konštrukcia vystužená výstužnými rebrami,
• systém otvorov Ø16 alebo Ø28,
• rastr otvorov 100×100 mm alebo diagonálny,
• frézované a zrazené montážne otvory,
• gravírovaná stupnica 100×100 mm,
• dva rady otvorov v bočných stenách,
• tolerancia rovinnosti ≤0,3 mm po správnom vyrovnaní,
• možnosť meniť rozmiestnenie prípravkov,
• formát vhodný pre široké rámy a priestorové konštrukcie.

SMART 15mm 1500×1480 mm poskytuje širokú pracovnú plochu na rozmiestnenie obrobku, podpier a upínacích prvkov. Zvoľte formát 1500×1480 mm, ak konštrukcia vyžaduje priestor v oboch smeroch a pohodlný prístup z viacerých strán pracoviska.

Najčastejšie kladené otázky

Pre aké konštrukcie je vhodný SMART 15mm 1500×1480 mm?

Formát 1500×1480 mm je vhodný pre široké rámy, stojany, základne a priestorové konštrukcie vyžadujúce rozmiestnenie upínacích bodov vo viacerých smeroch.

Čím sa variant 1500×1480 mm líši od stola 1500×1000 mm?

Variant 1500×1480 mm má väčšiu hĺbku, a preto poskytuje viac priestoru pre široké obrobky, podpery a prípravky. Formát 1500×1000 mm zaberá menej miesta a môže uľahčiť prístup do stredu konštrukcie z dlhších strán.

Koľko priestoru je potrebné ponechať okolo stola SMART 15mm 1500×1480 mm?

Voľný priestor je potrebné naplánovať na tých stranách, z ktorých bude operátor upevňovať prvky, vykonávať merania a zvárať. Zohľadniť treba aj bezpečné priechody a priestor potrebný na manipuláciu s väčšími prvkami.
