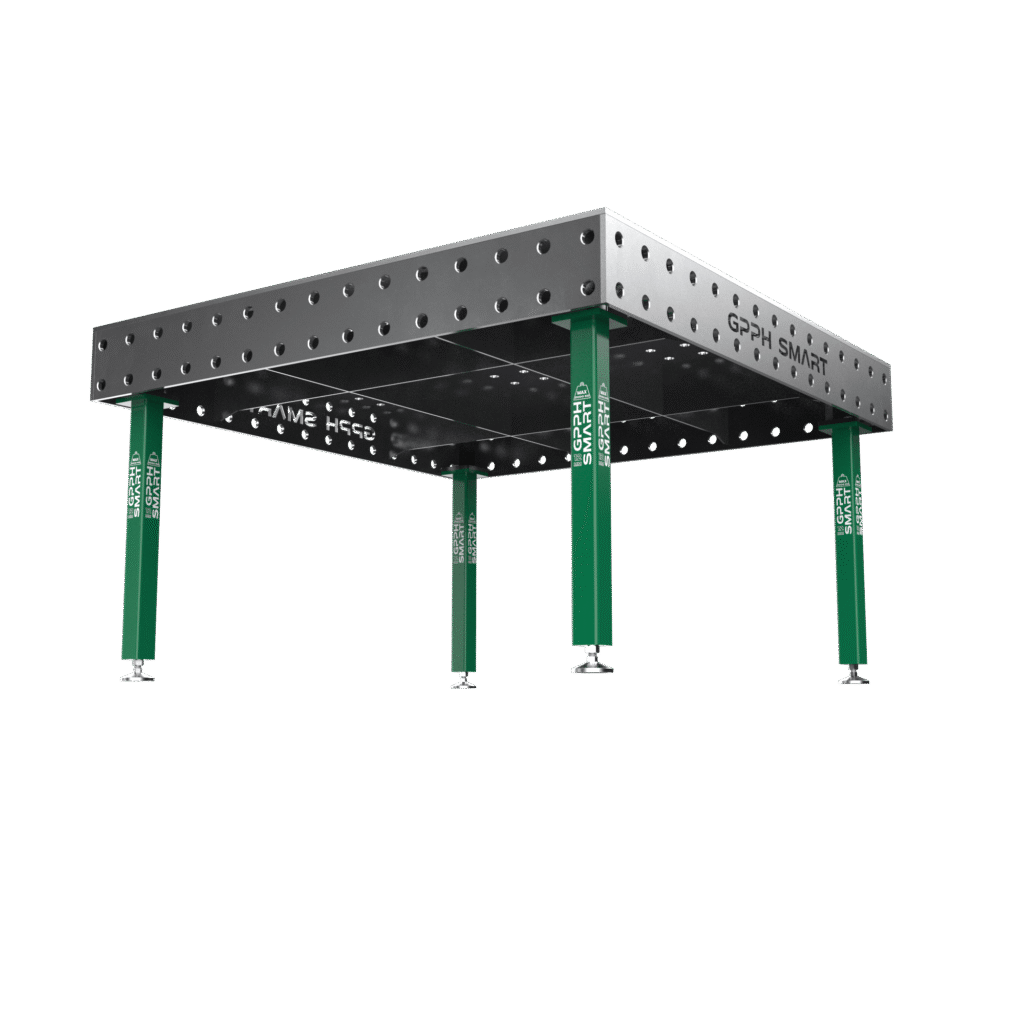

Hegesztőasztal SMART 12mm – 1500x1480mm

Leírás

Hegesztőasztal SMART 12mm 1500x1480mm – rugalmas rögzítés közel négyzet alakú munkafelületen

A SMART 12mm 1500x1480mm hegesztőasztal közel azonos hosszúsága és szélessége lehetővé teszi, hogy a rögzítési elrendezést a munkafelület mindkét irányában ki lehessen alakítani. A 12mm vastag acél asztallap, a bordás merevítés, az előkészített rögzítőfuratok és a felvitt skála gazdaságos munkaállomást biztosít szélesebb keretek és térbeli szerkezetek megmunkálásához.

1500x1480mm-es hegesztőasztallap kétirányú munkavégzéshez

Az 1500x1480mm-es asztallap hossz- és keresztirányban hasonló mennyiségű helyet biztosít. Az egyértelműen domináns munkatengely hiánya megkönnyíti a keretek, alapok, vázak és olyan összeállítások elhelyezését, amelyek elemei több irányba nyúlnak.

A közel négyzet alakú munkafelület lehetővé teszi, hogy szabadabban válasszuk meg az alkatrész tájolását. A szerkezet a kiválasztott asztaloldalhoz viszonyítva helyezhető el, figyelembe véve a szerelési sorrendet, a rendelkezésre álló rögzítési pontokat és a kezelő számára szükséges helyet.

A SMART 12mm 1500x1480mm különösen akkor jó választás, ha az 1500mm-es hossz elegendő, de nagyobb mélységre van szükség, mint az 1500x1000mm-es változatnál. A további hely megkönnyíti a szerszámok elhelyezését szélesebb szerkezetek körül anélkül, hogy a rögzítési pontokat túl sűrűn kellene elhelyezni.

S355J2+N acél és a széles asztallap bordás merevítése

A munkafelületet egy 12mm vastag S355J2+N acélból készült asztallap alkotja. Ez biztosít alapot az elemek rendszeres beállításához, rögzítéséhez és összeillesztéséhez a mindennapi hegesztési és szerelési munkák során.

A széles asztallap alátámasztását az asztallap felülete alatt elhelyezett merevítőbordák rendszere biztosítja. Ez a megoldás támogatja a merevséget mind a középen elhelyezett alkatrészeknél, mind az 1480mm-es szélesség jelentős részét elfoglaló kereteknél.

A GPPH tanácsa: az 1500x1480mm-es változat kiválasztása előtt ellenőrizze, hogy a műhely elrendezése lehetővé teszi-e az asztal legalább több oldalának megközelítését. A közel négyzet alakú forma akkor kínálja a legnagyobb szabadságot, ha a munkafelület mindkét irányban használható, nem pedig kizárólag egy oldalról.

Rögzítőfuratok az 1500x1480mm-es munkafelületen

A közel négyzet alakú felületen a rögzítési pontok az asztallap hossz- és keresztirányában egyaránt rendelkezésre állnak. A mart és letört élű furatok lehetővé teszik szorítók, derékszögek, ütközők és csapok használatát az előkészített alkatrész geometriájának megfelelően.

A szerkezet tájolásának megváltoztatása nem igényli, hogy a szerszámokat a munkaállomás egyetlen tengelyéhez rendeljék. A rögzítési elrendezés átalakítható, és a következő feladat során a munkafelület más része is használható.

A SMART 12mm 1500x1480mm Ø16 vagy Ø28 rendszerben érhető el. A 100x100mm-es raszter szabályos beállításokhoz és ismételhető osztásokhoz megfelelő, míg a diagonális elrendezés bővíti a szögben elhelyezett alkatrészek rögzítési lehetőségeit.

A SMART 12mm hegesztőasztal teherbírása

A teljes SMART 12mm 1500x1480mm-es asztal legfeljebb 2000kg-mal terhelhető. A szerkezet, a szerszámok és az egyéb felszerelések tömegét egyenletesen kell elosztani a munkafelületen.

Gravírozott skála két tengely mentén történő pozicionáláshoz

A 100mm-enként elhelyezett gravírozott vonalak rendszere áttekinthetővé teszi a közel négyzet alakú munkafelületet, és jól látható referenciapontokat hoz létre az asztallap mindkét tengelyén. Ez segíti a keretek, profilok és rögzítőelemek előzetes elhelyezését.

A skála megkönnyíti továbbá az alkatrész elforgatását, további elemek hozzáadását és egy korábban használt konfiguráció visszaállítását. A szerkezet helyzete meghatározott vonalakhoz és rögzítési pontokhoz igazítható.

A gravírozott skála segíti az előzetes pozicionálást, de nem helyettesíti a pontos mérőeszközöket. Keretek és térbeli összeállítások előkészítésekor továbbra is ellenőrizni kell azok méreteit, szögeit és átlóit.

Oldalfalak térbeli szerkezetekhez

A munkafelületen kívüli rögzítési lehetőségeket a két sor furattal ellátott oldalfalak biztosítják. Ezek használhatók függőleges alkatrészek pozicionálására, profilok alátámasztására és az asztallap síkján túlnyúló elrendezések kialakítására.

Az 1500x1480mm-es méretnél az oldalsó rögzítési pontok kiegészítik a széles munkafelületet, és növelik annak használhatóságát 3D szerkezetek előkészítése során. A szerszámok az asztallapon és az asztal kiválasztott éleihez viszonyítva egyaránt használhatók.

A SMART 12mm 1500x1480mm hegesztőasztal paraméterei

• közel négyzet alakú munkafelület 1500x1480mm,
• asztallap 12mm vastag S355J2+N acélból,
• merevítőbordákkal megerősített szerkezet,
• maximális teherbírás 2000kg a teljes asztalra,
• az asztallap síklapúsági tűrése ≤0,3mm megfelelő szintezés után,
• furatrendszer Ø16 vagy Ø28,
• furatrács 100x100mm vagy diagonális elrendezés,
• mart és süllyesztett szerelőfuratok,
• 100x100mm-es gravírozott skála,
• két sor furat az oldalfalakon,
• 60x60x4mm-es profilból készült lábak,
• választható lábak talpakkal vagy kerekekkel,
• kompatibilitás a megfelelő SMART és PLUS szerszámokkal.

A SMART 12mm 1500x1480mm lehetővé teszi, hogy a szerkezetet és a szerszámokat a munkafelület mindkét tengelye mentén rendezzük el. Válassza ezt a méretet olyan keretekhez és összeállításokhoz, amelyek nagyobb mélységet és az alkatrész körül elhelyezett több rögzítési pontot igényelnek.

Gyakran ismételt kérdések

Czy detal na SMART 12mm 1500x1480mm można ustawiać w różnych orientacjach?

Tak. Niemal kwadratowe proporcje powierzchni pozwalają zmieniać orientację konstrukcji zależnie od jej geometrii, kolejności montażu i rozmieszczenia oprzyrządowania.

Do czego można wykorzystać boczne otwory SMART 12mm 1500x1480mm?

Dwa rzędy otworów w ścianach bocznych pozwalają mocować elementy poza główną płaszczyzną blatu, między innymi części pionowe i profile konstrukcji przestrzennych.

Co odróżnia wariant 1500x1480mm od 1500x1000mm?

Wariant 1500x1480mm zapewnia większą głębokość powierzchni roboczej, dlatego pozostawia więcej miejsca na szerokie detale i mocowania ustawiane w dwóch osiach.
